Boîte d'expérimentation de capteurs intelligents【GLCG-XS-2300】

Le boîtier d'expérimentation de capteurs intelligents GLCG-XS-2300 adopte le cœur Cortex-M4 comme contrôleur principal de la plateforme expérimentale et est équipé d'un écran tactile capacitif de 4 pouces avec une résolution de 800 x 480 pixels comme terminal d'affichage et de commande. Il dispose d'une interface Ethernet 10/100 Mbit/s, permettant d'étendre les expériences réseau et est équipé de multiples interfaces telles que RS232, RS485 et bus CAN2.0.

Send Inquiry

Description

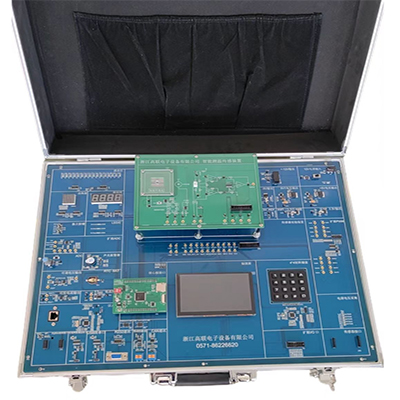

GLCG-XS-2300 Boîte d'expérimentation de capteurs intelligents

Ⅰ、Présentation du produit

Ces dernières années, avec le développement de l'industrie des circuits intégrés, des technologies de fabrication intelligente et de l'informatique, les capteurs et microcontrôleurs intelligents ont gagné en popularité, leur technologie a gagné en maturité et leurs applications se sont étendues. Ils jouent également un rôle de plus en plus important dans les domaines de l'information électronique, des communications réseau, des technologies de contrôle industriel et de l'industrie médicale. Le boîtier d'expérimentation de capteurs intelligents GLCG-XS-2300 répond pleinement aux besoins pédagogiques, adopte la méthode carte mère + carte de base et est équipé d'un large éventail d'interfaces courantes, ainsi que d'une interface d'extension d'application de capteur.

Ⅱ、Configuration du produit

1. Ce boîtier d'expérimentation de capteurs intelligents utilise le cœur Cortex-M4 comme contrôleur principal de la plateforme expérimentale et prend en charge le module d'extension de contrôleur de la série STC51 ;

2. Il est équipé d'un écran tactile capacitif de 4 pouces, résolution 800 x 480, comme terminal d'affichage et de commande ;

3. Il dispose d'une interface Ethernet 10/100 Mbit/s, permettant d'étendre les expériences réseau. Il est équipé d'une interface RS232, d'une interface RS485 et d'une interface bus CAN2.0.

4. Il est équipé d'une interface de module réseau sans fil, avec modules de communication Wi-Fi, Bluetooth et ZigBee.

5. Les ressources d'interface comprennent : une interface de débogage série USB, une interface de capteur 13 broches, une interface d'extension E/S 2x7, une interface de sortie de tension réglable, une interface de sortie de courant contrôlable, une interface de mesure de courant, un ensemble d'interfaces d'alimentation externe ±12 V, un ensemble d'interfaces d'alimentation externe ±5 V et une interface de débogage pour simulateur de module réseau sans fil.

6. Ressources de la carte mère :

(1) Il dispose de deux circuits CC/CC et de trois circuits LDO. La carte de base, la carte de capteur et la carte mère sont alimentées indépendamment.

(2) Alarme sonore et lumineuse intégrée.

(3) Boutons matriciels industriels 4x4 et tubes numériques intégrés.

(4) Support magnétique pour carte de capteurs et 2x9 ports de câblage pour capteurs.

(5) 1 interface d'extension E/S 2x7 (2,54 mm).

(6) Écran LCD tactile capacitif de 4,3 pouces.

(7) Interface Ethernet.

(8) Interface de téléchargement de programme pour module réseau sans fil 2x6 (2,54 mm).

(9) Interface de débogage USB vers port série.

(10) Commutateur de configuration du mode de démarrage.

(11) Port série RS232 (avec connecteur femelle DB9).

(12) 1 port RS485.

(13) 1 interface bus CAN2.0.

(14) 2 boutons indépendants.

(15) Interface pour carte TF et carte mémoire.

(16) Verrouillage du circuit imprimé.

(17) Support de pile arrière pour horloge temps réel RTC.

(18) Interface du module réseau sans fil, port de téléchargement et interface de débogage correspondants.

(19) Bouton de réinitialisation.

(20) Interface de mesure de tension adaptative 0-40 V.

(21) Interface de sortie de tension réglable 1-9,9 V.

(22) Interface de sortie de courant réglable 4-20 mA.

(23) Interface de mesure de courant 0-1500 mA.

(24) Avec interfaces de tension ±12 V et ±5 V.

(25) Il existe deux façons de connecter la carte de capteur et la plaque de base : soit par des câbles bananes, soit directement par des câbles de connexion 2 x 10.

(26) Connecteur d'extension 13 broches intégré, permettant d'intégrer des capteurs de température et d'humidité, de ventilateur CC, d'intensité lumineuse, photoélectrique, de flamme, de gaz combustible, de potentiomètre, de buzzer, de relais, tactiles, infrarouges, de télémétrie ultrasonique, etc.

III、Projet expérimental

1. Expérience sur un capteur de vitesse automatique

Écrire le programme du microcontrôleur, collecter le signal de vitesse et l'afficher graphiquement sur l'écran LCD. Interagir avec l'écran tactile capacitif pour contrôler le moteur et ajuster la vitesse.

(1) Commande du moteur

(2) Mesure de la vitesse

(3) Fonction d'autotest du capteur de vitesse automatique

(4) Régulation de vitesse PID

2. Expérience sur un capteur de mesure de lumière intelligent

Écrire le programme du microcontrôleur, collecter le signal d'intensité lumineuse et l'afficher graphiquement sur l'écran LCD. Interagir avec l'écran tactile capacitif pour contrôler la lumière RVB et ajuster l'intensité lumineuse.

(1) Expérience de conversion de tension en courant constant et d'émission lumineuse pilotée

(2) Expérience de lumière tricolore RVB

(3) Expérience d'amplificateur opérationnel

(4) Expérience de détection de tension

3. Expérience de capteur de température intelligent

Écrire un programme informatique monopuce pour collecter des signaux de température et les afficher graphiquement sur l'écran LCD. Interagir avec l'écran tactile capacitif pour contrôler la plaque chauffante et ajuster la température.

(1) Expérience de chauffage d'une plaque de réfrigération à semi-conducteurs

(2) Expérience de dissipation thermique par ventilateur

(3) Expérience d'amplification et d'acquisition du signal de température PT100

(4) Expérience de régulation de température en boucle fermée

4. Carte d'extension pour applications de capteurs

Capteur de contrainte électronique avec circuit en pont, capteur à effet Hall, capteur à courants de Foucault, ventilateur CC, relais, expérience de contrôle de buzzer ; expérience de mesure de température, d'humidité et d'intensité lumineuse ; expérience de détection tactile et photoélectrique ; expérience d'alarme de flamme et de gaz inflammables ; Expérience infrarouge humaine, etc.

(1) Ventilateur CC

(2) Relais

(3) Avertisseur sonore

(4) Température et humidité

(5) Mesure de l'intensité lumineuse

(6) Tactile

(7) Capteur photoélectrique

(8) Flamme

(9) Gaz combustible

(10) Infrarouge humain

(11) Télémétrie ultrasonore

(12) Potentiomètre
