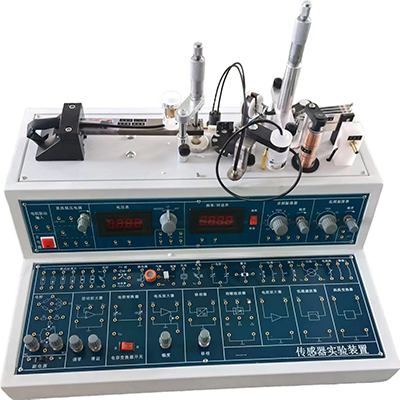

GL998 banc d'essai de capteur

Le banc d'essai de capteurs GL998 comprend des capteurs de contrainte métalliques, des capteurs à thermocouple, des transformateurs différentiels, des capteurs solénoïdes inductifs, des capteurs de déplacement à courant de Foucault, des capteurs à effet Hall, des capteurs magnétoélectriques, des capteurs d'accélération piézoélectriques, des capteurs capacitifs, des capteurs de pression piézorésistifs, des capteurs à fibre optique, des capteurs de température à jonction PN, des thermistances, des capteurs de gaz, des capteurs d'humidité, des capteurs de vitesse photoélectriques et d'autres capteurs.

Ⅰ、Configuration du banc d'essai du capteur GL998

1. Capteur de contrainte métallique

Résistance à la contrainte en platine : 350 Ω × 4, feuille de compensation de température : 350 Ω × 2

2. Capteur thermocouple

Résistance CC : 10 Ω, composé de deux thermocouples cuivre-constantan en série

3. Transformateur différentiel

Plage : ≥ 5 mm, résistance CC : 5 Ω - 10 Ω

4. Capteur solénoïde inductif : Plage ≥ 5 mm

5. Capteur de déplacement à courants de Foucault

Plage : 3 mm, résistance CC : 1 Ω - 2 Ω

6. Capteur Hall

Plaque Hall semi-conductrice linéaire fabriquée par JVC, Japon, plage : ± 3 mm

7. Capteur magnétoélectrique

Résistance CC : 30 Ω - 40 Ω, sensibilité : 0,5 V/m/s

8. Accélération piézoélectrique Capteur

Composé de deux puces piézoélectriques en céramique et de blocs de masse en cuivre. Fréquence de résonance : > 35 Hz

9. Capteur capacitif

Portée : ± 5 mm, capteur capacitif différentiel à section variable composé de deux jeux de plaques fixes et d’un jeu de plaques mobiles.

10. Capteur de pression piézorésistif

Portée : 15 kPa, alimentation : ≤ 4 V

11. Capteur à fibre optique

Capteur à guidage de lumière composé d’une fibre optique à distribution semi-circulaire en Y, avec circuits d’émission et de réception, portée linéaire : ± 1 mm.

12. Capteur de température à jonction PN

Capteur de température utilisant les excellentes caractéristiques de tension et de température linéaires de la jonction PN à semi-conducteur.

Sensibilité : -2 mV/℃.

13. Thermistance

Thermistance semi-conductrice CTN : Le système de température est négatif, 10 K à 25 °C Ω

14. Capteur de gaz (alcool)

Plage de mesure : 50-2 000 ppm

15. Capteur d’humidité

Plage de mesure : 10 %R11-95 %HR

16. Capteur de vitesse photoélectrique

n≤2 400 tr/min

II、Spécifications de l’équipement

Dimensions du banc d'essai de capteurs  GL998 : 500 x 420 x 320 mm

III、Éléments expérimentaux

1. Performances de la jauge de contrainte - pont à un bras

2. Expérience comparative à un bras, demi-pont et pont complet

3. Température et compensation de la jauge de contrainte

4. Expérience avec thermocouple

5. Déphaseur Expérience

6. Expérience avec un détecteur sensible à la phase

7. Jauge de contrainte - Expérience en pont complet CA

8. Application du pont complet CA - Mesure d'amplitude

9. Application du pont complet de courant - Balance électronique 1

10. Performances d'un transformateur différentiel

11. Expérience de compensation de la tension résiduelle au point zéro d'un transformateur différentiel

12. Étalonnage d'un transformateur différentiel

13. Application du transformateur différentiel - Mesure des vibrations

14. Application du transformateur différentiel - Balance électronique 2

15. Performances de déplacement statique d'un capteur solénoïde différentiel

16. Performances de déplacement dynamique d'un capteur solénoïde différentiel

17. Étalonnage statique d'un capteur à courants de Foucault

18. Matériau de l'objet mesuré : impact sur les caractéristiques des capteurs à courants de Foucault

19. Application des capteurs à courants de Foucault - Mesure d'amplitude

20. Application des capteurs à courants de Foucault - Balance électronique 3

21. Caractéristiques de déplacement statique d'excitation CC des capteurs à effet Hall

22. Application des capteurs à effet Hall - Balances électroniques 4

23. Expérience sur les caractéristiques de déplacement statique des capteurs à effet Hall sous excitation CA

24. Application des capteurs à effet Hall - Mesure d'amplitude

25. Impact de la capacité des fils d'un capteur piézoélectrique sur les amplificateurs de tension et de charge

26. Expérience de réponse dynamique des capteurs piézoélectriques

27. Performances des capteurs magnétoélectriques

28. Caractéristiques statiques et dynamiques d'un capteur de capacité différentielle surfacique

29. Caractéristiques dynamiques de doubles poutres parallèles - Influence sinusoïdale en régime permanent

30. Expérience sur un capteur de pression piézorésistif au silicium diffus

31. Expérience sur un capteur de déplacement à fibre optique

32. Expérience sur la mesure de température d'un capteur de température à jonction PN

33. Expérience de démonstration de mesure de température par thermistance

34. Expérience sur une résistance hygrométrique

35. Expérience sur un capteur de gaz

36. Expérience sur la mesure de vitesse d'un capteur photoélectrique réflectif

37. Expérience sur un système d'acquisition de données - statique Exemple d'acquisition

38. Expérience sur un système d'acquisition de données - Exemple d'acquisition dynamique

39. Expérience sur un microsystème de détection par capteur
