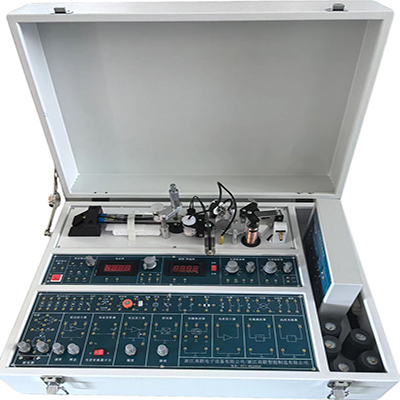

GL998C Boîte d'expérimentation complète pour capteurs

Ⅰ、Configuration du boîtier d'expérimentation complet du capteur GL998C

1. Capteur de contrainte métallique

Résistance à la contrainte en platine : 350 Ω × 4, feuille de compensation de température : 350 Ω × 2

2. Capteur thermocouple

Résistance CC : 10 Ω

3. Transformateur différentiel

Plage : ≥ 5 mm, résistance CC : 5 Ω - 10 Ω

4. Capteur solénoïde inductif : Plage ≥ 5 mm

5. Capteur de déplacement à courant de Foucault :

Plage : 3 mm, résistance CC : 1 Ω - 2 Ω

6. Capteur Hall

Plaque Hall semi-conductrice linéaire produite par JVC, Japon, Plage : ± 3 mm

7. Capteur magnétoélectrique

Résistance CC : 30 Ω - 40 Ω, sensibilité : 0,5 V/m/s

8. Accéléromètre piézoélectrique

Résonant Fréquence : > 35 Hz

9. Capteur capacitif

Plage : ± 5 mm

10. Capteur de pression piézorésistif

Plage : 15 kPa, alimentation : ≤ 4 V

11. Capteur à fibre optique

Précision : ± 1 mm

12. Capteur de température à jonction PN

Sensibilité : -2 mV/℃

13. Thermistance

10 kΩ à 25 ℃

14. Capteur de gaz (alcool)

Plage de mesure : 50-2 000 ppm

15. Capteur d’humidité

Plage de mesure : 10 %R11-95 %HR

16. Capteur de vitesse photoélectrique

n ≤ 2 400 tr/min

17. Capteur à photorésistance

Résistance à l’obscurité ≥ 25 MΩ

18. Infrarouge Photodiode

Longueur crête : 8 600-9 000 A°, tension ≤ 10 V, courant d’obscurité ≤ 0,2 μA

19. Phototransistor infrarouge

Longueur crête : 8 600-9 000 A°, tension ≤ 10 V, courant d’obscurité ≤ 0,3 μA

20. Photocellule silicium

Longueur d’onde crête : 0,8-0,95 μm, tension à vide : 450-600 mV

21. Module d’expérimentation par courants de Foucault

22. Capteur infrarouge pyroélectrique : infrarouge lointain

23. Optique à deux gabarits

24. Alarme pyroélectrique

25. Sonde pyroélectrique

II、Projets expérimentaux du boîtier d’expérimentation complet du capteur GL998C

1. Performances d’une jauge de contrainte : expérience en pont à un bras

2. Expérience de comparaison en pont à un bras, demi-pont et pont complet

3. Expérience de température et de compensation avec une jauge de contrainte

4. Jauge de contrainte - Expérience en pont complet CA

5. Expérience avec un déphaseur

6. Expérience avec un détecteur sensible à la phase

7. Expérience avec un thermocouple

8. Application du pont complet CA - Mesure d'amplitude

9. Application du pont complet de courant - Balance électronique 1

10. Performances d'un transformateur différentiel

11. Expérience de compensation de la tension résiduelle au point zéro d'un transformateur différentiel

12. Étalonnage d'un transformateur différentiel

13. Application du transformateur différentiel - Mesure des vibrations

14. Application du transformateur différentiel - Balance électronique 2

15. Performances en déplacement statique d'un capteur à solénoïde différentiel

16. Performances en déplacement dynamique d'un capteur à solénoïde différentiel

17. Étalonnage statique d'un capteur à courants de Foucault

18. Influence du matériau mesuré sur les caractéristiques du capteur à courants de Foucault

19. Expérience des caractéristiques statiques et dynamiques de surface différentielle d'un capteur capacitif intégré

20. Application du capteur à courants de Foucault - Balance électronique Trois

21. Caractéristiques de déplacement statique d'excitation CC d'un capteur à effet Hall

22. Application du capteur à effet Hall - Balance électronique Quatre

23. Expérience sur les caractéristiques de déplacement statique d'excitation CA d'un capteur à effet Hall

24. Application du capteur à effet Hall - Mesure d'amplitude

25. Expérience sur les performances d'un capteur magnétoélectrique

26. Expérience sur la réponse dynamique d'un capteur piézoélectrique

27. Effet de la capacité des fils d'un capteur piézoélectrique sur l'amplificateur de tension et l'amplificateur de charge

28. Expérience sur un capteur de pression piézorésistif au silicium diffus

29. Caractéristiques de la réponse dynamique de doubles poutres parallèles - Effets sinusoïdaux en régime permanent

30. Application des capteurs à courants de Foucault - Mesure d'amplitude

31. Expérience sur un capteur de déplacement à fibre optique

32. Expérience sur la mesure de température d'un capteur de température à jonction PN

33. Expérience de démonstration de la mesure de température par thermistance

34. Expérience sur la résistance d'humidité (HR)

35. Expérience sur un capteur de gaz

36. Expérience sur un système d'acquisition de données - Acquisition dynamique Exemple

37. Expérience sur un système d'acquisition de données - exemple d'acquisition statique

38. Expérience de mesure de la vitesse d'un capteur photoélectrique réflectif

39. Expérience sur les caractéristiques d'une photocellule au silicium

40. Expérience sur les caractéristiques d'une photodiode et d'un transistor

41. Expérience sur une photorésistance

42. Expérience pyroélectrique dans l'infrarouge lointain

Version PC synchrone :
