GL-SY-02 boîte d'expérimentation de capteurs médicaux

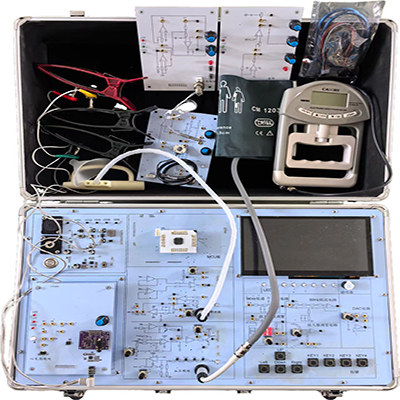

Le boîtier d'expérimentation pour capteurs médicaux GL-SY-02 combine la carte mère avec divers modules de test indépendants pour des expériences de mesure adaptées aux besoins des facultés de médecine et des universités. L'agencement du circuit imprimé est simple, intuitif et très pratique. Les modules sont faciles à utiliser et à organiser, répondant aux diverses exigences expérimentales de mesure de capteurs biomédicaux, de conception de systèmes de micro-ordinateurs médicaux, d'analyse de signaux médicaux et de traitement d'images, etc. Il permet de développer les compétences des étudiants en ingénierie médicale, notamment en électronique, en détection et traitement de signaux et en intelligence artificielle.

Ⅰ、Configuration détaillée

(I) Module de fonction pulmonaire

Fonction : Mesure de la capacité vitale, de la capacité vitale forcée, du débit expiratoire, etc.

1. Erreur de répétabilité : ≤ 0,1 % ;

2. Filtre passe-bas du second ordre 10 Hz sélectionnable ;

3. Plage de mesure : 0-10 kPa ;

4. Précision : 0,25 %.

(II) Module de température

Fonction : Équivalent à un moniteur, permettant de surveiller les variations de température corporelle du patient en temps réel.

1. Un courant constant assure la stabilité.

2. Filtre passe-bas de second ordre 10 Hz en option.

3. Le capteur est enfichable et évite les surtensions transitoires.

4. Plage de mesure : 0-100 °C. Erreur : < 2,5 %. Temps de stabilisation : 30 s.

(III) Module d’oxygène sanguin

Fonction : Équivalent à un oxymètre médical, permettant de mesurer la fréquence cardiaque et la saturation en oxygène du sang.

1. Grossissement réglable.

2. Avec filtre passe-bas de second ordre 10 Hz.

3. Le capteur est enfichable et évite les surtensions transitoires.

4. Lumière infrarouge de 940 nm / lumière rouge de 660 nm, plage de mesure : 70 %-100 %

(IV) Module de pouls

Fonction : Équivalent à un moniteur, permet de mesurer la fréquence cardiaque, la pression systolique, la pression diastolique, etc.

1. Le signal pré-étage est amplifié 7 fois, et l'amplification post-étage est réglable ;

2. Il dispose d'un filtre passe-bas de second ordre à 10 Hz ;

3. Il permet d'éviter les transitoires de haute tension ;

4. Plage de mesure : 0-50 g, précision : 5 %, erreur de répétabilité : ≤ 3 %.

(V) Module ECG

Fonction : Équivalent à un électrocardiographe, permet de mesurer la fréquence cardiaque, l'amplitude des ondes P, R et T, les temps P-R, QRS, Q-T et T.

1. Amplification pré-étage 30 fois, et l'amplification post-étage est réglable ;

2. Il est équipé d'un filtre passe-bas de second ordre à 10 Hz.

(VI) Module de pression artérielle

Fonction : Mesure des variations de la pression artérielle par analyse des caractéristiques de la forme d'onde.

1. Valeur de pression : 60-110 mmHg ; 90-190 mmHg ;

2. Précision : ≤ 3 %.

(VII) Module de force de préhension

Fonction : Grâce à la force de préhension humaine, il est possible de réaliser un entraînement de rééducation et un test de force des doigts.

1. Plage de préhension : 300-500 N ;

2. Sortie : 0-5 V, 0-10 V, 4-20 mA ;

3. Auto-récupération élastique.

2. Projets expérimentaux

(I) Projets expérimentaux d'acquisition de signaux physiologiques

1. Expérience sur la fonction pulmonaire ; acquisition et conditionnement du signal, calcul et traitement des résultats par ordinateur ou micro-ordinateur monopuce.

2. Expérience sur la température ; acquisition et conditionnement du signal, calcul et traitement sur ordinateur ou micro-ordinateur monopuce, et affichage des résultats ;

3. Expérience sur l'oxygène sanguin ; acquisition et conditionnement du signal, calcul et traitement sur ordinateur ou micro-ordinateur monopuce, et affichage des résultats ;

4. Expérience sur la vitesse de l'onde de pouls ; acquisition et conditionnement du signal, calcul et traitement sur ordinateur ou micro-ordinateur monopuce, et affichage des résultats ;

5. Expérience sur l'ECG ; acquisition et conditionnement du signal, calcul et traitement sur ordinateur ou micro-ordinateur monopuce, et affichage des résultats ;

6. Expérience sur la tension artérielle ; acquisition et conditionnement du signal, calcul et traitement sur ordinateur ou micro-ordinateur monopuce, et affichage des résultats ;

7. Expérience sur la force de préhension ; acquisition et conditionnement du signal, calcul et traitement sur ordinateur ou micro-ordinateur monopuce, et affichage des résultats ;

(II) Projet d'expérience sur circuit

1. Réglage du gain de l'amplificateur opérationnel ;

2. Réglage de la fréquence de coupure du filtre passe-bas et du circuit coupe-bande ;

3. Circuit de génération d'ondes carrées, sinusoïdales et triangulaires ;

4. Circuit de réglage du zéro ;

5. Programmation et téléchargement sur micro-ordinateur monopuce :

1) Expérience E/S ;

2) Contrôle des LED ;

3) Contrôle du buzzer ;

4) Réglage et contrôle de la conversion A/N ;

5) Contrôle de la sortie de la conversion N/A.

Ce boîtier d'expérimentation de capteurs médicaux peut être utilisé en médecine générale, en médecine clinique, en imagerie médicale et dans d'autres disciplines.
