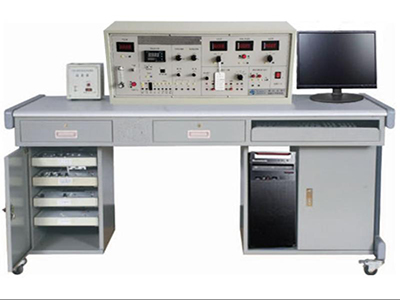

GL-SY banc d'essai de capteurs médicaux

Le banc d'essai pour capteurs médicaux GL-SY est un nouveau produit répondant aux besoins du génie biomédical, de la médecine et d'autres disciplines. Il est principalement utilisé pour l'enseignement expérimental de cours tels que « Principes des capteurs médicaux et technologie de détection » dans les universités et facultés de médecine.

Ⅰ、Composition du produit

Le banc d'essai pour capteurs médicaux GL-SY se compose de cinq éléments : la console principale, les capteurs et les modules expérimentaux correspondants, le système d'acquisition de données et la table d'expérimentation.

1. Console principale :

Fournit une alimentation CC régulée hautement stable et des instruments d'affichage de tension, de fréquence, de vitesse et autres.

2. Capteur et module expérimental :

La détection des signaux biologiques de ce banc d'essai pour capteurs médicaux répond aux exigences de sécurité des instruments médicaux, et le courant de fuite de chaque capteur vers le corps humain est inférieur à 10 µA. L'acquisition des données biologiques est effectuée par le système d'acquisition de données version V10.2.

Ⅱ、Configuration du capteur

1. Capteur de bruits cardiaques 0,1-1500 Hz, description de la courbe de bruits cardiaques

2. Réponse en fréquence du capteur de battements cardiaques 0,1-1000 Hz, description de la courbe d'électrocardiogramme, sensibilité 1 mv/cm

3. Capteur de pouls : détection en temps réel de différents pouls, description de la courbe de pouls

4. Capteur d'ondes respiratoires : réponse en temps réel à la forme d'onde respiratoire du fréquencemètre respiratoire, rapport respiratoire

5. Plage de mesure du capteur de pression artérielle : 50-300 mmHg

6. Plage de mesure du capteur de température corporelle : 35℃-43℃

7. Capteur de contrainte résistive 0-500 g (200), précision ±0,5 %

8. Plage de mesure du capteur capacitif : ±2,5 mm, précision ±3 %

9. Plage de mesure du capteur de déplacement à effet Hall : ±1 mm, précision ±2 %

10. Plage de mesure du capteur de déplacement à courant de Foucault : 1 mm, précision : ±2 %

11. Capteur de température intégré (température ambiante -120 °C)

12. Résistance en platine Pt100 (température normale -200 °C)

13. Résistance en cuivre Cu50 (température normale -150 °C)

14. Thermocouple de type K (température normale -200 °C)

15. Thermocouple de type E (température normale -200 °C)

16. Capteur de gaz (50-2000 ppm)

17. Capteur d'humidité (10-95 % HR)

18. Compensateur d'extrémité froide du thermocouple

19. Thermocouple de type K

20. Source de chaleur (<150 °C) (réglable)

III、Module de capteur

1. Module de mesure des bruits cardiaques

2. Module de mesure du rythme cardiaque

3. Module de mesure du pouls

4. Module de mesure du débit respiratoire

5. Module de mesure des ondes respiratoires

6. Modèle d'expérience de contrainte résistive

7. Modèle d'expérience sur les capteurs capacitifs

8. Modèle d'expérience sur les capteurs à effet Hall

9. Modèle d'expérience sur les déplacements par courants de Foucault

10. Modèle d'expérience sur les capteurs de température

Ⅳ、Objets expérimentaux

1. Expérience de mesure de la différence de pression respiratoire

2. Expérience de mesure de la pression artérielle

3. Expérience de mesure des bruits cardiaques

4. Expérience de mesure du pouls

5. Expérience sur les caractéristiques de déplacement d'un capteur capacitif

Expérience sur les caractéristiques de déplacement d'un capteur à effet Hall sous excitation CC

6. Expérience sur les caractéristiques de déplacement d'un capteur à courant de Foucault

7. Expérience sur la relation entre le matériau de l'objet et l'électricité

Influence des caractéristiques des capteurs à courant de Foucault

8. Expérience sur l'influence de la surface du corps mesuré sur les caractéristiques des capteurs à courant de Foucault

9. Expérience sur les caractéristiques de température des capteurs de température intégrés

10. Expérience sur les caractéristiques de température des résistances en platine

11. Expérience sur les caractéristiques de température des résistances en cuivre

12. Expérience sur la mesure de la température des thermocouples de type K

13. Expérience sur la mesure de la température des thermocouples de type E

14. Expérience sur la compensation de température de l'extrémité froide Thermocouples

15. Expérience de principe sur les capteurs de gaz sensibles à l'alcool

16. Expérience sur les capteurs d'humidité

17. Expérience de performance en pont simple de jauges de contrainte à feuille métallique

18. Expérience de performance en demi-pont de jauges de contrainte à feuille métallique

19. Expérience de performance en pont complet de jauges de contrainte à feuille métallique

20. Expérience comparative des performances de jauges de contrainte à feuille métallique à bras simple, en demi-pont et en pont complet

21. Expérience sur l'influence de la température sur les jauges de contrainte à feuille métallique

22. Application de l'expérience en pont complet CC à l'échelle électronique

Version PC synchrone :
