GLCG-DG-2A  équipement de formation électrique et électronique

Ⅰ、 Présentation

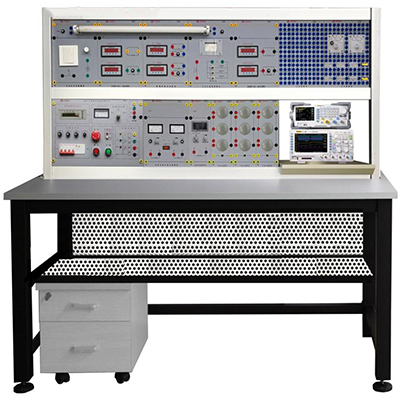

L'équipement de formation électrique et électronique ouvert GLCG-DG-2A est une nouvelle génération d'équipements expérimentaux avancés lancés par notre entreprise. Cet équipement de formation tient pleinement compte de la situation actuelle et des tendances de développement de l'enseignement pratique, et combine des expériences virtuelles et réelles, de vérification, complètes, innovantes, ouvertes et autonomes pour améliorer les compétences pratiques et l'innovation des étudiants. Ce produit est bien conçu, stable et fiable, et offre une grande flexibilité de configuration et de sélection en fonction des caractéristiques de leurs écoles et de leurs cours.

Ⅱ、Indicateurs techniques et de performance

Cet équipement comprend les composants suivants : module d'alimentation, module d'instrument de test, testeur multifonction pour composants électriques et électroniques, module d'expérimentation de circuits de base, module d'expérimentation de circuits CA, de circuits magnétiques et de transformateurs, module d'expérimentation électrique basse tension, module d'expérimentation de circuits analogiques et module d'expérimentation de circuits numériques, et est équipé de câbles de connexion expérimentaux adaptés.

1. Alimentation : CA triphasé standard à cinq fils 380 V ± 10 %, 50 Hz ; Capacité de l'appareil : ≤ 1,5 kVA

2. Module d'alimentation

Fournit une alimentation CA triphasée réglable de 0 à 450 V et peut également fournir une alimentation monophasée réglable de 0 à 250 V (équipé d'un régulateur de tension triphasé à couplage axial automatique). La sortie CA réglable est équipée d'une protection contre les surintensités, qui protège automatiquement contre les surintensités entre phases, entre phases et les courts-circuits directs. L'alimentation triphasée passe par l'interrupteur à clé et le contacteur jusqu'au transformateur d'isolement, puis par la sortie du régulateur de tension triphasé, ce qui isole la sortie du réseau électrique et assure ainsi la sécurité des personnes. Des dispositifs de protection contre les fuites de tension et de courant sont nécessaires pour la protection contre les fuites.

3. Module d'instrument de test

(1) Compteur multifonction monophasé intelligent à cinq chiffres

Courant CA : 0,0000 à 5,0000 A ; Tension alternative : 0,0000 à 500,00 V, précision de mesure : 0,5 niveau, commutation automatique sur toute la plage. L'appareil affiche initialement la puissance active. En appuyant sur les boutons du panneau, il peut afficher des paramètres tels que la tension alternative, le courant alternatif, la puissance active monophasée, la puissance réactive monophasée, le facteur de puissance, la fréquence, les propriétés de charge (R\L\C), etc.

(2) Voltmètre numérique intelligent CA à cinq chiffres

Affichage numérique LED haute visibilité à cinq chiffres, plage de mesure : 0,0000 à 500,00 V, commutation automatique, réglage arbitraire de la plage et changement de vitesse manuel. La plage peut être réglée arbitrairement entre 0 et 500,00 V pour garantir la précision de la mesure, avec alarme de dépassement de plage, indication LED et protection. La plage manuelle est initialement réglée sur 2 V, 20 V, 200 V et 500 V. La précision de mesure est de 0,5 niveau. Il est équipé d'une puce de mesure numérique DSP dédiée et d'un microprocesseur, ainsi que d'une protection contre les coupures de courant et d'un circuit de surveillance.

(3) Ampèremètre numérique CA intelligent à cinq chiffres

Affichage numérique LED haute visibilité à cinq chiffres, plage de mesure : 0,0000 à 5,0000 A, avec changement de vitesse automatique, réglage arbitraire de la plage et fonction de changement de vitesse manuel. La plage peut être réglée arbitrairement entre 0 et 5,0000 A pour garantir la précision de la mesure, avec alarme de dépassement de plage, indication LED et protection. La plage manuelle est initialement réglée sur 200 mA, 2 A et 5 A. La précision de mesure est de 0,5 niveau. Il est équipé d'une puce de mesure numérique DSP dédiée et d'un microprocesseur, ainsi que d'une protection contre les coupures de courant et d'un circuit de surveillance.

(4) Voltmètre CC intelligent à cinq chiffres

Affichage numérique LED haute visibilité à cinq chiffres. Plage de mesure : 0,0000 à 500,00 V, avec changement de vitesse automatique, réglage arbitraire et changement de vitesse manuel. La plage peut être réglée arbitrairement entre 0 et 500,00 V pour garantir la précision de la mesure, avec alarme de dépassement de plage, indication LED et protection. La plage manuelle est initialement réglée sur 2 V, 20 V, 200 V et 500 V. La précision de mesure est de 0,5. Il est conçu avec une puce de mesure numérique DSP dédiée et un microprocesseur, et dispose d'une protection contre les coupures de courant et d'un circuit de surveillance.

(5) Ampèremètre CC intelligent à cinq chiffres

Affichage numérique LED haute visibilité à cinq chiffres. Plage de mesure : 0,0000 à 2 000,0 mA, avec changement de vitesse automatique, réglage arbitraire et changement de vitesse manuel. La plage peut être réglée arbitrairement entre 0 et 2 000,00 mA pour garantir la précision de la mesure, avec alarme de dépassement de plage, indication LED et protection. La plage manuelle est initialement réglée sur 20 mA, 200 mA et 2 000 mA. La précision de mesure est de 0,5. Il est conçu avec une puce de mesure numérique DSP dédiée et un microprocesseur, et dispose d'une protection contre les coupures de courant et d'un circuit de surveillance.

4. Module d'alimentation CC à tension et courant constants

Utilise un instrument numérique à aiguille ou à trois chiffres et demi pour afficher la tension et le courant de sortie. Il peut fournir deux groupes indépendants de sources de tension constante réglables de 0 à 30 V/1 A et un groupe indépendant de sources de courant constant réglables de 0 à 200 mA, tous dotés de fonctions de protection contre les surcharges, les courts-circuits et d'auto-rétablissement. La source de tension constante réglable est réglable en continu sans palier, et la sortie est dotée d'une protection contre les courts-circuits à long terme et d'une fonction d'auto-rétablissement. La source de courant constant réglable est divisée en trois paliers : 2 mA, 20 mA et 200 mA, avec une puissance de sortie maximale de 15 W à partir de 0 mA, une précision de réglage de 1 %, une stabilité de charge ≤ 5 × 10-4, une vitesse de variation nominale ≤ 5 × 10-4, et des fonctions de protection contre les circuits ouverts et les courts-circuits en sortie.

5. Module d'expérimentation de circuits de base

Tous les modules d'expérimentation de circuits de base adoptent une conception modulaire. Les modules sont équipés de résistances, de potentiomètres, de condensateurs, d'inductances, de circuits intégrés, de connecteurs, de prises de test, de ponts de court-circuit et d'autres dispositifs, ainsi que de modules de connexion et de test de composants, permettant de réaliser les expériences de base suivantes :

1) Mesure et analyse des erreurs des instruments électriques courants ;

2) Méthodes de réduction des erreurs et extension de la plage de mesure des instruments ;

3) Cartographie des caractéristiques voltampérométriques des éléments de circuit et mesure des caractéristiques externes de l'alimentation ;

4) Recherche sur les sources de tension, de courant et leur transformation équivalente d'alimentation ;

5) Expérience sur la loi de Kirchhoff et le principe de superposition ;

6) Expérience sur les théorèmes de Thévenin et de Norton ;

7) Étude des caractéristiques des sources contrôlées ;

8) Détermination des caractéristiques d'impédance des composants R, L, C ;

9) Test de réponse des circuits du premier et du second ordre ;

10) Étude des circuits résonants série R, L, C ;

11) Étude d'un réseau passif à deux ports.

6. Module expérimental sur les circuits CA, les circuits magnétiques et les transformateurs

Équipé de résistances, de condensateurs, d'inductances, d'ampoules, de lampes fluorescentes, d'interrupteurs, de ballasts, de démarreurs, d'inductances mutuelles de circuits magnétiques, de transformateurs, de connecteurs, de prises de test, de ponts de court-circuit et d'autres dispositifs, ainsi que de composants de connexion et de test de circuits, les expériences suivantes sur les circuits CA peuvent être réalisées :

1) Étude des phaseurs des circuits CA sinusoïdaux stationnaires ;

2) Mesure de la tension et du courant des circuits CA triphasés ;

3) Mesure de la puissance des circuits triphasés ;

4) Mesure de l'ordre de phase des circuits triphasés ;

5) Application des transformateurs ;

6) Recherche sur les circuits d'inductance mutuelle, etc.

7. Module expérimental électrique basse tension

Équipé de contacteurs CA, de relais thermiques, de boutons, de connecteurs, de prises de test, de ponts de court-circuit, de circuits principaux à thyristors triphasés, de circuits de déclenchement à thyristors triphasés, de modules expérimentaux de contrôle de vitesse de moteur et d'autres composants ou assemblages, les expériences d'électricité basse tension et d'électronique de puissance suivantes peuvent être réalisées :

1) Commande par à-coups et autobloquante de moteurs asynchrones triphasés à cage d'écureuil ;

2) Commande avant et arrière de moteurs asynchrones triphasés à cage d'écureuil.

8. Générateur de formes d'ondes arbitraires DDS

(1) Potentiomètres numériques de fréquence et d'amplitude réglables en continu, sans touche de sélection de bande de fréquence ni touche d'atténuation.

(2) Écran couleur TFT haute luminosité à cristaux liquides de 3,2 pouces, affichant simultanément les formes d'ondes de sortie à deux canaux. Fréquence de sortie : 0,0000 à 10 MHz, résolution minimale de fréquence jusqu’à 10 µHz ; amplitude de sortie : 0 à 20 Vp-p, résolution minimale de l’amplitude jusqu’à 10 mV.

(3) Type de signal : sinusoïdale, triangulaire, carrée, rectangulaire, en dents de scie, arbitraire, etc.

(4) Paramètres réglables : réglage du rapport cyclique, de l’atténuation, de la polarisation CC de -100 % à +100 %, du déphasage, de la fréquence, de l’amplitude, etc.

(5) Fonctions de mesure de fréquence, de période, de largeur d’impulsion positive et négative, de rapport cyclique et de comptage.

(6) Fonction de communication : protocole de communication entièrement ouvert, contrôlable par PC, possibilité de modifier des formes d’onde arbitraires sur PC et de les télécharger sur la sortie de l’instrument.

9. Module d'expérimentation de circuits analogiques

Équipé de composants électroniques, de modules d'extension expérimentaux, de connecteurs, de prises de test, de ponts de court-circuit, de circuits intégrés analogiques d'adaptation et d'autres composants, il permet de réaliser les expériences de circuits électroniques suivantes :

1) Amplificateur monotube à transistor à émetteur commun ;

2) Amplificateur à tube à effet de champ ;

3) Amplificateur à contre-réaction ;

4) Émetteur suiveur ;

5) Amplificateur différentiel ;

6) Test d'indice d'un amplificateur opérationnel intégré ;

7) Application de base d'un amplificateur opérationnel intégré (I) - circuit opérationnel analogique ;

8) Application de base d'un amplificateur opérationnel intégré (II) - traitement du signal (filtre actif) ;

9) Application de base d'un amplificateur opérationnel intégré (III) - traitement du signal (comparateur de tension) ;

10) Application de base d'un amplificateur opérationnel intégré (IV) - traitement du signal (générateur de formes d'onde) ;

11) Oscillateur sinusoïdal RC ;

12) Oscillateur sinusoïdal LC ;

13) Assemblage et mise au point d'un générateur de signaux de fonction ;

14) Oscillateur commandé en tension ;

15) Amplificateur de puissance basse fréquence (I) - Amplificateur de puissance OTL ;

16) Amplificateur de puissance basse fréquence (II) - Amplificateur de puissance intégré ;

17) Alimentation CC régulée (I) - Alimentation régulée par transistors série ;

18) Alimentation CC régulée (II) - Régulateur de tension intégré ;

19) Circuit redresseur contrôlé par thyristors ;

20) Expérience d'application - Circuit de surveillance et de contrôle de température. 10. Module d'expérimentation de circuits numériques

Équipé de composants électroniques, de modules d'extension expérimentaux, de connecteurs, de prises de test, de ponts de court-circuit, de circuits intégrés numériques et d'autres composants, il permet de réaliser les expériences de circuits électroniques suivantes :

1) Caractéristiques de commutation de transistors, limiteurs et limiteurs ;

2) Test de la fonction logique et des paramètres d'une porte logique intégrée TTL ;

3) Test des fonctions et paramètres d'une porte logique intégrée CMOS

4) Test et application des fonctions des portes TS et OC ;

5) Détermination des performances et des paramètres de différentes séries de puces TTL ;

6) Test de la capacité de pilotage du circuit de porte ;

7) Expérience et analyse du stylo logique ;

8) Expérience d'interconnexion TTL et CMOS ;

9) Circuit logique combinatoire et ses applications ;

10) Analyse et conception de circuits logiques combinatoires ;

11) Compétition ;

12) Déclencheur

13) Application du déclencheur ;

14) Registre et ses applications ;

15) Test et application du circuit de temporisation ;

16) Circuit d'impulsions séquentielles et de distribution d'impulsions ;

17) Compteur intégré ;

18) Décodeur et sélecteur de données ;

19) Circuit d'affichage, de comptage et de décodage ;

20) Minuterie intégrée 555 et ses applications ;

21) Générateur de formes d'onde et déclencheur monostable ;

22) Déclencheur de Schmitt et ses applications ;

23) Commutateur analogique multicanal et ses applications ;

11. Spécifications de la table d'expérimentation : 1600 mm x 800 mm x 1460 mm

12. Câble de connexion expérimental

L'équipement de formation électrique et électronique ouvert GLCG-DG-2A est doté d'un câble de connexion à fiche à structure gainée haute fiabilité (sans risque de choc électrique). Un fil de cuivre sans oxygène est utilisé pour étirer un fil multibrin ultra-fin, recouvert d'une couche isolante en nitrile polychlorure de vinyle. La fiche est en cuivre massif avec éclats de cuivre léger au béryllium, pour un contact sûr et fiable.

III. Projets expérimentaux

(I) Expériences électriques de base

1. Utilisation d'instruments électriques de base et calcul des erreurs de mesure

2. Méthodes de réduction des erreurs de mesure instrumentales

3. Mesure et cartographie des caractéristiques voltampérométriques des éléments de circuits linéaires et non linéaires

4. Détermination du potentiel et de la tension, et tracé des diagrammes de potentiel

5. Vérification des lois de Kirchhoff et diagnostic des défauts

6. Vérification du théorème de superposition et diagnostic des défauts

7. Transformation équivalente des sources de tension et de courant

8. Vérification du théorème de Thévenin

9. Vérification du théorème de Norton

10. Test d'un réseau à deux ports

11. Vérification du théorème de réciprocité

12. Étude expérimentale des sources contrôlées VCCS, VCVS, CCVS, CCCS

13. Observation et mesure de signaux électriques typiques

14. Test de la réponse d'un circuit RC du premier ordre

15. Étude de Réponse dynamique du circuit du second ordre

16. Test des caractéristiques d'impédance des éléments R, L, C

17. Test des caractéristiques des réseaux RC de sélection de fréquence série et parallèle

18. Recherche sur les circuits résonants série R, L, C

19. Utilisation de la méthode des trois mètres pour mesurer les paramètres équivalents des circuits alternatifs

20. Recherche sur les quantités de phase des circuits alternatifs sinusoïdaux en régime permanent (expérience visant à améliorer le facteur de puissance des lampes fluorescentes)

21. Expérience d'inductance mutuelle

22. Test des caractéristiques des transformateurs monophasés à noyau de fer

23. Mesure de la tension et du courant des circuits alternatifs triphasés

24. Mesure de la puissance des circuits triphasés

25. Étalonnage des wattheuremètres monophasés

26. Mesure du facteur de puissance et de l'ordre des phases

(II) Expérience sur un circuit analogique

1. Utilisation d'instruments électroniques courants (voir l'annexe expérimentale pour le principe et l'utilisation de l'oscilloscope)

2. Amplificateur monotube à transistor à émetteur commun

3. Amplificateur à tube à effet de champ

4. Amplificateur à contre-réaction

5. Émetteur suiveur

6. Amplificateur différentiel

7. Test d'indice d'un amplificateur opérationnel intégré

8. Application de base de l'amplificateur opérationnel intégré I : circuit opérationnel analogique

9. Application de base de l'amplificateur opérationnel intégré II : traitement du signal (filtre actif)

10. Application de base de l'amplificateur opérationnel intégré III : traitement du signal (comparateur de tension)

11. Application de base de l'amplificateur opérationnel intégré IV : traitement du signal (générateur de signaux)

12. Oscillateur sinusoïdal RC

13. Oscillateur commandé en tension

14. Amplificateur de puissance basse fréquence I : amplificateur de puissance OTL

15. Amplificateur de puissance basse fréquence II : amplificateur de puissance intégré

16. Alimentation CC régulée II : régulateur de tension intégré

17. Circuit redresseur commandé par thyristors

(III) Expérience sur un circuit numérique

1. Caractéristiques de commutation des transistors, limiteur et limiteur

2. Fonctionnement logique et test des paramètres d'une porte logique intégrée TTL

3. Fonctionnement logique et test des paramètres d'une porte logique intégrée CMOS

4. Connexion et Pilotage d'un circuit logique intégré

5. Conception et test d'un circuit logique combinatoire

6. Décodeur et son application

7. Sélecteur de données et son application

8. Déclencheur et son application

9. Compteur et son application

10. Registre à décalage et son application

11. Distributeur d'impulsions et son application

12. Utilisation d'un circuit de porte pour générer un signal d'impulsion - Multivibrateur auto-excité

13. Déclencheur monostable et déclencheur de Schmitt - Circuit de retard d'impulsion et de mise en forme d'onde

14. Circuit de base de temps 555 et son application

15. Convertisseur N/A, A/N

(IV) Expérience de traction électrique

1. Circuit de commande de marche par à-coups et d'autoblocage d'un moteur asynchrone triphasé

2. Circuit de commande de marche avant et arrière d'un moteur asynchrone triphasé

3. Circuit de commande de démarrage abaisseur Y-Δ d'un moteur asynchrone triphasé

4. Contrôle de la consommation d'énergie du moteur asynchrone triphasé en freinage

5. Contrôle de la séquence de démarrage d'un moteur asynchrone triphasé

Version PC synchrone :

GLCG-DG-2A  équipement de formation électrique et électronique   http://french.biisun.com/home/category/detail/id/143.html
