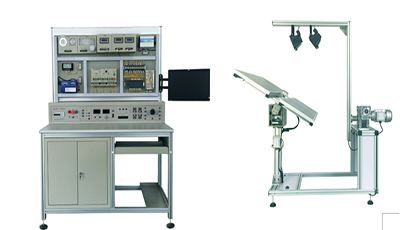

GL-GF-2 Plateforme expérimentale d'ingénierie de production d'énergie solaire photovoltaïque

Ⅰ、Présentation du produit

La plateforme expérimentale d'ingénierie de production d'énergie solaire photovoltaïque se compose de deux parties : « Système d'application complet de la technologie solaire photovoltaïque » et « Module de cellules solaires ». Elle est spécialement conçue pour répondre aux besoins pédagogiques expérimentaux liés à l'application et à la conception de systèmes de production d'énergie solaire photovoltaïque pour les nouvelles filières énergétiques des universités et de l'enseignement professionnel. Ce système présente les caractéristiques suivantes :

Ⅱ、Composition du système

1. Les panneaux solaires permettent de combiner plusieurs groupes de panneaux photovoltaïques en parallèle et en série, grâce à des connecteurs et des câbles rapides. Elle est équipée de panneaux photovoltaïques en silicium polycristallin, d'une puissance unitaire de 30 W, d'une tension à vide de 17,5 V et d'un courant de crête de 1,75 V, soit un total de 4 panneaux.

2. Unité de suivi automatique, équipée d'un mécanisme de suivi mono-axe, d'un ensemble de capteurs de lumière avec alimentation 24 V CC et sortie PNP ou NPN, et d'un ensemble de variateurs de vitesse pilotés par des moteurs CC 24 V CC. Le contrôle est assuré par un automate programmable Siemens SR20 et quatre lampes halogènes haute puissance simulant la lumière du jour. La luminosité est réglable en continu pour simuler les variations de luminosité.

3. Luxmètre, avec communication Modbus, permettant la communication par bus avec des instruments industriels et la collecte de données vers l'ordinateur hôte.

4. 2 ampèremètres CC, 2 voltmètres CC, 1 voltmètre CA, 2 ampèremètres CA, 1 ensemble de capteurs de température et d'humidité, avec communication Modbus. Toutes les données peuvent être téléchargées et collectées vers l'ordinateur hôte via le bus.

5. Batterie équipée de 4 groupes de batteries 12 V/8 Ah, permettant une connexion en série et en parallèle. Un chargeur est fourni. La batterie est équipée d'un boîtier combiné pour un placement facile des batteries.

6. Ordinateur équipé d'un logiciel de programmation PLC et d'un logiciel de configuration de contrôle de force.

7. Module onduleur solaire, entrée 12 V CC, puissance de sortie maximale 100 W, tension de sortie 220 V CA.

8. Contrôleur solaire, tension d'entrée maximale 30 V, compatible avec une batterie plomb-acide 12 V, avec fonction de sortie de charge CC et possibilité de contrôle de la temporisation.

9. Charge : équipée d'un ventilateur de charge 12 V CC, d'une lampe LED et d'une lampe à incandescence ; d'un ventilateur de charge CA, d'une lampe LED et d'une lampe à incandescence ; d'une résistance réglable haute puissance 100 W/100 R et d'une résistance fixe 10 R/100 W.

III、Ce projet expérimental de plate-forme expérimentale d'ingénierie de production d'énergie solaire photovoltaïque

(I) Expérience sur les caractéristiques des panneaux solaires

1. Test de tension à vide sur des panneaux solaires

2. Test de courant de court-circuit sur des panneaux solaires

3. Test de caractéristique I-V sur des panneaux solaires

4. Calcul de la puissance de sortie des panneaux solaires

5. Mesure du rendement de conversion des panneaux solaires

6. Relation entre la tension à vide et la fonction d'intensité lumineuse relative

7. Relation entre le courant de court-circuit et la fonction d'intensité lumineuse relative

8. Test de caractéristique P-V sur des panneaux solaires

9. Test de caractéristique volt-ampère d'obscurité sur des panneaux solaires

10. Test de caractéristique de sortie des modules solaires

11. Test de tension à vide sur des panneaux solaires en série

12. Test de courant de court-circuit sur des panneaux solaires en série

13. Test de tension à vide en parallèle sur des panneaux solaires

14. Test de courant de court-circuit en parallèle sur des panneaux solaires

15. Test de caractéristique de charge

(Ⅱ) Expérience de poursuite automatique solaire

1. Expérience sur le principe du système de poursuite du soleil

2. Expérience solaire sur le principe du capteur de suivi et de positionnement de la lumière solaire

3. Expérience sur l'impact de l'environnement sur la conversion photovoltaïque

4. Expérience sur le fonctionnement d'un contrôleur de suivi

5. Formation au câblage d'un actionneur de transmission

6. Expérience sur le suivi du contrôle de la lumière solaire

7. Expérience sur le suivi du contrôle temporel de la lumière solaire

8. Expérience sur la surveillance environnementale des modules photovoltaïques

(III) Expérience sur le contrôleur de batterie solaire

1. Expérience sur le contrôle de la charge de la batterie solaire

2. Expérience sur la protection du contrôleur contre la charge et la décharge

3. Expérience sur le test de tension et de courant de la batterie

4. Expérience sur le contrôle de l'entrée et de la sortie du courant de la batterie

5. Expérience sur la mesure de la température ambiante du contrôleur

6. Expérience sur le contrôle de la sortie du contrôleur et du contrôle temporel de la lumière

(Ⅳ)  Expérience sur l'application de l'énergie solaire

1. Expérience sur un ventilateur solaire CA et CC

2. Expérience sur un lampadaire solaire

3. Expérience sur un voyant d'avertissement solaire

4. Expérience sur un chargeur solaire

(Ⅴ) Expérience sur un onduleur solaire photovoltaïque

1. Expérience sur l'analyse du principe de fonctionnement de l'onduleur

2. Expérience sur la tension et la sortie Essai de courant

3. Expérience sur l'estimation de la puissance de sortie

4. Expérience sur le test de la plage de tension d'entrée

5. Expérience sur le calcul du rendement de conversion
