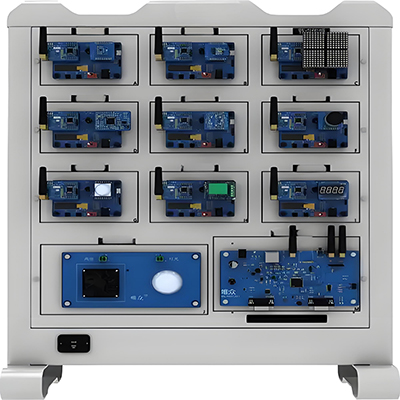

GLW-2B Matériel de formation à l'Internet des objets

L'équipement de formation GLW-2B sur l'Internet des objets est un équipement pédagogique destiné aux étudiants en informatique, en électronique et en Internet des objets. Il comprend principalement un kit de formation au développement d'applications de réseaux de capteurs, un kit de capteurs, un kit de puces individuelles, un kit d'actionneurs, un kit d'identification automatique, un ordinateur, une table d'opération, un kit de câblage pour le développement d'applications de réseaux de capteurs, un commutateur, un routeur, une plateforme cloud, des outils de développement et un guide de formation. Il est équipé d'une carte mère hautes performances et d'une interface d'extension, et propose un large choix de modules IoT et de capteurs. Les étudiants peuvent connecter librement des modules pour des expériences, compléter leurs connaissances de base sur l'Internet des objets et réaliser des expériences complexes de réseaux multi-modules.

Cet équipement de formation est riche en ressources et propose des dizaines d'expériences de cours. Il peut compléter la formation expérimentale de nombreux cours, tels que la technologie des micro-ordinateurs monopuces, les systèmes embarqués, la technologie RFID, la technologie ZigBee, la technologie d'identification par radiofréquence, la technologie des communications sans fil, la technologie Internet, la technologie des capteurs, la technologie des sous-applications de données, etc. Ce cours expérimental propose des ressources logicielles et matérielles ouvertes, axées sur le développement des compétences pratiques des étudiants, et peut servir à l'enseignement, à la recherche scientifique, à la conception de projets de fin d'études et à d'autres sujets liés à l'Internet des objets.

Ⅰ、Kit de formation au développement d'applications de réseaux de capteurs

(Ⅰ) Plateforme expérimentale de développement d'applications de réseaux de capteurs

1. Cet équipement de formation à l'Internet des objets offre diverses interfaces de sortie d'alimentation indépendantes avec différents niveaux de tension de sécurité ;

2. Afin de faciliter l'exploitation de l'expérience et les mises à niveau technologiques ultérieures, la plateforme et le module adoptent une méthode de connexion par aspiration magnétique non fixe ;

3. Afin d'assurer la compatibilité des formations de base sur les capteurs IoT, les micro-ordinateurs monopuces et les modules d'identification automatique, les kits de capteurs, les kits de micro-ordinateurs monopuces et les kits d'identification automatique peuvent être utilisés pour l'enseignement et la formation sur la plateforme expérimentale de développement d'applications de réseaux de capteurs.

(II) Plateforme cloud IoT

1. Gestion des modes scéniques domestiques, contrôle intelligent de l'éclairage, contrôle intelligent de l'environnement domestique, alarme de sécurité intelligente, etc.

2. Connexion à la plateforme cloud via un PC, un terminal mobile intelligent, une passerelle intelligente et d'autres appareils du réseau étendu.

3. Configuration du temps de scrutation entre la plateforme cloud et la passerelle.

4. Prise en charge des capteurs de température, d'humidité, de température de l'eau, de dioxyde de carbone, de lumière, de vitesse du vent, de pression atmosphérique, de qualité de l'air, de gaz combustible, de flamme, de rayonnement infrarouge, etc.

5. Configuration manuelle et par défaut des nœuds IoT.

(III) Module coordinateur ZigBee

1. Compatible avec les applications 2,4 GHz, IEEE 802.15.4.ZigBee et RF4CE ;

2. Compatible avec les protocoles ZigBee2007/ZigBee2007 PRO ;

(IV) Composant matériel

1. Module ZigBee

1) Compatible avec les applications 2,4 GHz, IEEE 802.15.4.ZigBee et RF4CE ;

2) Compatible avec les protocoles ZigBee2007/ZigBee2007 PRO ;

2. Module de contrôle maître M3 (CAN/485)

1) Compatible avec le protocole de communication série standardisé ISO ;

2) Connecté au bus physique via la puce d'interface émetteur-récepteur CAN ;

3) Débit de transmission ≥ 10 Mbps ;

3. Module NB-IoT

1) Cortex-M3 intégré (32 bits), fréquence principale comprise entre 32 kHz et 32 MHz, ≥ 64 Ko de mémoire FLASH, ≥ 16 Ko de RAM, ≥ 4 Ko d'EEPROM, convertisseur analogique-numérique (12 bits) ≥ 24 canaux ;

2) Bandes de fréquences B8 (900 MHz) et B5 (850 MHz) ;

3) Commandes AT : 3GPP TR 45.820 et autres commandes AT étendues ;

4. Module LoRa

1) Bande de fréquences sans fil : 401-510 MHz ;

2) Puissance de transmission sans fil : max. 19 ± 1 dBm, sensibilité de réception : -136 ± 1 dBm (à 250 bps) ;

5. Module de communication Bluetooth

1) Compatible avec les puces Bluetooth 4.0 et supérieures ;

2) Fréquence radio : ≥ 2,4 GHz ;

6. Module de communication Wi-Fi

1) Conforme aux normes IEEE 802.11b/g/n ;

2) Distance de transmission : plus de 50 mètres en intérieur, plus de 100 mètres en extérieur ;

7. Base multifonction

Utilisable avec les modules expérimentaux NB-IOT et LoRa ;

8. Passerelle IoT

1) Fréquence principale du processeur : ≥ 580 MHz. Elle intègre un contrôleur DDR2, une interface contrôleur SPI, un contrôleur PCI-E, une carte TF et d’autres interfaces. Ses ressources matérielles riches permettent une utilisation comme processeur hautes performances pour les produits haut de gamme ;

2) Interface Ethernet : La passerelle intègre l’Ethernet adaptatif 10/100, conforme aux spécifications IEEE802.3 et IEEE802.3u ;

3) Wi-Fi :

a. Conforme aux normes IEEE 802.11b/g/n ;

b. Prise en charge du routage sans fil 2,4 G 300 MHz complet ;

c. Prise en charge du chiffrement des données WEP/TKIP/AES ;

d. Distance de transmission : environ 50 mètres en intérieur dans un environnement visuel normal. Environ 100 mètres en extérieur.

4) Autres interfaces : avec interface d’alimentation ; emplacement pour carte TF ; interface RS-232 ≥ 4 ; interface RS-485 ≥ 2 ;

9. Module relais

1) Relais de commande bidirectionnel ;

10. Module capteur photosensible :

1) Spectre photosensible : 880~1050 nm ;

11. Capteur de gaz combustible :

1) Plage de mesure : 500~10 000 ppm ;

12. Capteur de qualité de l’air :

1) Sensibilité (taux de variation de la résistance du capteur) : 0,15~0,5 ;

13. Spécifications du module capteur de température et d’humidité :

1) Humidité : 0~100 % HR, température : -40~+123,8 °C ;

14. Spécifications du module capteur de fréquence cardiaque :

1) Fonctions intégrées de cardiofréquencemètre et d’oxymètre de pouls ;

15. Capteur infrarouge pyroélectrique :

1) Portée de détection : angle de cône inférieur à 120 degrés, jusqu’à 7 mètres ;

16. Module de capteur sonore :

1) Sensibilité : -48 à 66 dB ;

17. Module de capteur de flamme :

1) Longueur d’onde de détection : 700 à 1 100 nm ;

2) Distance de détection : supérieure à 1,5 m ;

Ⅱ, Kit de capteurs

(Ⅰ) Module de capteur de température/luminosité

1. Prise en charge des expériences avec des capteurs à thermistance/photorésistance ;

2. Affichage dynamique en temps réel de la courbe caractéristique de température NTC ;

3. Fonction de réglage du potentiomètre de contrôle de température ;

(Ⅱ) Module de capteur infrarouge

1. Prise en charge des expériences avec des capteurs à contre-rayonnement infrarouge et à réflexion diffuse ;

2. Affichage d’au moins 4 voyants lumineux rouges et verts ;

3. Longueur d'onde : inférieure à 940 nm ; Angle de vision : inférieur à 35 degrés ;

(Ⅲ) Module de capteur sonore

1. Prise en charge des expériences de capteur sonore ;

2. Prise en charge d'au moins une sortie numérique ;

3. Prise en charge du signal d'amplification sonore et de la sortie analogique de contrôle sonore ;

(Ⅳ) Module de capteur de pesée

1. Prise en charge des expériences de capteur de pesée à résistance et contrainte en pont complet ;

2. Plage : 25 ; Sensibilité : 0,7 ± 0,03 mv/v ;

3. Prise en charge d'une sortie analogique ;

(Ⅴ) Module de capteur d'humidité

1. Prise en charge des expériences de capteur d'humidité capacitif ;

2. Prise en charge de la sortie de signal d'impulsion de valeur d'humidité ;

3. Plage : 1 % -99 % ; Temps de récupération : inférieur ou égal à 10 s ; Temps de réponse : inférieur ou égal à 5 s ;

(VI) Module de capteur de gaz

1. Prise en charge des expériences avec les capteurs de gaz à semi-conducteurs de la série MQ ;

2. Gaz de détection : gaz combustibles, fumée ; concentration de détection : 300-10 000 ppm (gaz combustibles) ;

(VII) Module de capteur à ultrasons

1. Plage de test : 2 cm à 180 cm ;

2. Mesure par déclenchement de niveau, prise en charge de la mesure par déclenchement de commande par port série ;

III. Kit de micro-ordinateur monopuce

(I) Module de développement pour micro-ordinateur monopuce

1. Processeur : processeur 8051 amélioré, cycle d'horloge/machine unique, 8 à 12 fois plus rapide que le processeur 8051 standard ;

Mémoire FLASH intégrée de 2,24 Ko, écriture et effacement d'au moins 100 000 fois ;

3. Mémoire RAM intégrée de 1 024 B ; EEPROM interne de 13 Ko ; Entrée analogique 4 canaux intégrée ;

4. ISP/IAP, programmable dans le système/l'application, aucun émulateur ni programmateur requis ; prise en charge du téléchargement sur bus RS485.

(II) Module d'extension logique

1. Prise en charge de l'extension de bus MCU et du décodage d'adresses ;

2. Prise en charge des types d'interfaces de bus : 74HC373, 74HC245, 74HC244, 74HC138 ;

3. Prise en charge des types d'extension de portes logiques : 74HC00, 74HC02 ;

(III) Module d'extension fonctionnelle

1. Unité d'extension SRAM

(1) Technologie CMOS basse consommation, 256 Ko de stockage, prise en charge des modes lecture/écriture d'octets et lecture/écriture de pages ;

(2) Communication par bus SPI, fréquence de lecture/écriture maximale : 20 MHz ;

2. Unité d'extension EEPROM

(1) Structure interne : 16 384 octets de stockage ;

(2) Interface série I2C à deux fils, débit de communication de 1 MHz ;

(3) Les broches d'entrée sont filtrées par trigger de Schmitt pour supprimer le bruit ;

3. Module d'extension FLASH

(1) Capacité de stockage de 8 Mo ;

(2) Durée de vie de plus de 100 000 effacements ;

4. Module RTC ;

(1) Comptage des secondes, minutes, heures, jours, semaines, mois et années basé sur un quartz 32,768 kHz ;

(2) Communication par bus I2C, débit jusqu'à 10 MHz ;

(3) Sortie programmable : 32,768 kHz, 1024 Hz, 32 Hz, 1 Hz ;

5. Module d'extension pour tube numérique

(1) Prise en charge de l'intégration de deux séries 74HC595 pour piloter un circuit de tube numérique à huit segments ;

(2) Mode de communication : bus série SPI standard ;

6. Unité d'extension AN/NA

(1) Mode de communication pris en charge : bus série I2C, fréquence de 10 MHz ;

(2) Adressage par au moins 3 broches d'adresse matérielle ;

(3) Au moins 4 entrées analogiques programmables en entrées asymétriques ou différentielles, avec sélection automatique des canaux par incréments ;

(Ⅳ) Module d'affichage

1. Écran LCD : affichage matriciel 128 x 64, rétroéclairage LED basse consommation ;

2. Mémoire intégrée d'au moins 4 Kbits ;

3. Mode de communication bus 6800 pris en charge ;

(Ⅴ) Module d'impression

1. Imprimante thermique haute vitesse de 58 mm de large, avec une autonomie d'au moins 50 km ;

2. Impression haute vitesse : vitesse d'impression minimale de 18 lignes/seconde ;

3. Impression de graphiques et de codes-barres multiples pris en charge ;

IV, Kit d'actionneurs

(I) Module relais

1. Deux relais de commande 5 V ;

2. Prise en charge des spécifications de relais : 7 A-240 V ; 10 A-24 V ; 10 A-110 V ;

(I) Module indicateur

1. Prise en charge des douilles à vis E27 standard de type 86 avec boîtier inférieur ;

2. Prise en charge de l'éclairage LED 12 V CC ;

(I) Module ventilateur

Prise en charge d'un ventilateur de refroidissement 12 V CC ;

(I) Module moteur pas à pas

Prise en charge d'un moteur pas à pas biphasé 4 fils 5 V CC ;

(I) Module moteur CC

Prise en charge d'un moteur réducteur 5 V CC.

V, Kit d'identification automatique

(I) Module de développement radiofréquence HF

1. Le module RFID haute fréquence est composé de composants discrets pour illustrer le principe d'un circuit RFID haute fréquence ;

2. Prise en charge des spécifications d'interface UnionPay et du protocole EMV ;

(II) Module radiofréquence NFC

1. Le module RFID haute fréquence est doté de composants discrets pour illustrer le principe du circuit RFID haute fréquence ;

2. Prise en charge du mode lecture NFC ;

3. Vérification des clés des étiquettes de cartes et authentification des mots de passe A et B ;

4. Lecture et écriture des données aux formats hexadécimal et non hexadécimal ;

(III) Module radiofréquence LF

1. Lecture de l'UID des cartes RFID basse fréquence ;

2. Le module RFID basse fréquence est doté de composants discrets pour illustrer le principe du circuit RFID basse fréquence ;

3. Lecture et écriture des données des numéros de bloc des cartes RFID basse fréquence, sélection du bloc de données ;

4. Lecture et écriture des données aux formats hexadécimal et non hexadécimal ;

(Ⅳ) Module radiofréquence UHF

1. Le module RFID UHF est composé de composants discrets, illustrant le principe du circuit RFID UHF ;

2. Le circuit RF est équipé d'un amplificateur de puissance (PA) et sa puissance est d'au moins 26 dB ;

3. Lecture de l'UID des étiquettes RFID UHF ;

4. Sélection de la mémoire des étiquettes RFID UHF : mémoire réservée, mémoire EPC, mémoire TID et mémoire utilisateur en option ;

(Ⅴ) Module de lecture de codes-barres

1. Le module utilise une puce de décodage de codes QR (boîtier QFN64) ;

2. La fréquence principale de la puce de décodage peut être configurée sur 4, 6, 8 et 10 fois la fréquence de l'oscillateur à quartz ;

3. Précision de lecture : ≥ 3 mil ; source lumineuse fournie : LED (617,5 nm – 633,5 nm) ;

(VI) Module principal M3

1. Prise en charge du processeur Cortex-M3 32 bits, 72 MHz (max.) ;

2. Prise en charge de 128 Ko de mémoire Flash et 20 Ko de mémoire SRAM.

Version PC synchrone :
