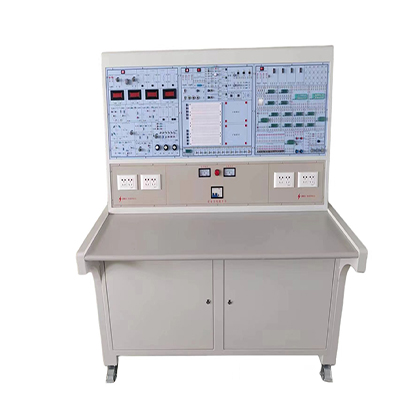

GLSM-02 équipement de formation numérique et analogique

Ⅰ、Présentation de l'équipement

Cet équipement de formation numérique et analogique adopte une structure modulaire. Chaque module est indépendant et permet de réaliser des expériences sur des circuits numériques, analogiques et intégrés. Le schéma du circuit est imprimé sur la face avant du gabarit expérimental, tandis que les composants sont intégrés à la face arrière. Chaque point à tester du circuit expérimental est muni d'un trou de test. Facile à utiliser, il offre une fiabilité de contact élevée, une longue durée de vie et un rendement élevé. L'unité expérimentale principale est complétée par un module expérimental adapté. Un module d'extension expérimental peut être sélectionné selon les besoins pour compléter le contenu expérimental.

1. Établi

1.1 Dimensions : 1400 x 700 x 1450 mm. L'ensemble est constitué d'une plaque d'acier de haute qualité, avec un boîtier verrouillable à mi-hauteur sous la table. La surface extérieure est revêtue de polyplastique époxy pour garantir la robustesse, la durabilité et l'esthétique de l'ensemble. Le dessous de la table est équipé d'une roulette universelle avec frein, permettant le déplacement et la fixation, et facilitant le positionnement de l'équipement. Le plateau est fabriqué en panneau de fibres haute densité de 25 mm d'épaisseur, avec un revêtement ignifuge à l'extérieur et des bords en PVC. Il est résistant à l'usure, à la chaleur, aux taches, au feu, aux bactéries, à la moisissure, antistatique et facile à nettoyer.

1.2 Alimentation : 220 V CA ± 10 %, 50/60 Hz, puissance nominale du circuit : 5 A, avec interrupteur de protection contre les fuites. Température ambiante : -50 °C à 40 °C, humidité relative : ≤ 85 % HR (25 °C).

1.3 La carte mère est constituée d'un circuit imprimé de 2 mm d'épaisseur, avec les symboles graphiques et les connexions correspondantes imprimés sur la face avant, les circuits imprimés sur la face arrière et les composants associés soudés.

1.4 La table d'expérimentation est équipée de 4 jeux de prises doubles permettant l'alimentation des instruments et des appareils de mesure.

2. Module de circuit numérique (1 jeu)

2.1 Alimentation ± 15 V/0,5 A, ± 5 V/0,5 A, 1 jeu avec protection contre les courts-circuits et les surcharges, fonction de rétablissement automatique, connectée au panneau principal de l'expérimentation électrique numérique.

2.2 2 jeux de modules de sortie de signal à impulsion unique.

2.3 1 jeu de sources d'impulsions à fréquence réglable en continu, permettant un réglage approximatif et précis.

2.4 1 source d'impulsions à fréquence fixe pouvant produire 1 jeu de fréquences de 1 MHz, 100 kHz, 10 kHz, 1 kHz, 100 Hz, 10 Hz et 1 Hz.

2.5 1 jeu de buzzer actif (avec circuit de commande).

2.6 1 jeu d'indicateurs de niveau logiques à 16 voies.

2.7 1 jeu de sorties logiques 16 voies.

2.8 2 jeux de sorties logiques avec commutateur de codage BCD.

2.9 4 jeux de circuits d'affichage numérique à tube LED avec décodage BCD, alimentation avec commutateur indépendant.

2.10 Composants discrets : 1 résistance/potentiomètre réglable de 10 kΩ, 100 kΩ et 1 MΩ chacun ; 1 oscillateur à quartz passif de 12 MHz, 6 MHz et 4 MHz, 32,768 kHz chacun ; 2 condensateurs de 22 pF, 10 nF et 100 nF chacun ; 3 diodes 1N4148.

2.11 6 supports de circuit intégré verrouillables DIP14 ; 5 supports de circuit intégré verrouillables DIP16 ; 3 supports de circuit intégré verrouillables DIP20 (larges et étroits insérables) ; 2 supports de circuit intégré verrouillables DIP40 (larges et étroits insérables).

2.12 1 jeu de supports universels de conversion de composants discrets, pouvant accueillir des résistances, des condensateurs, des transistors et autres composants.

3. Module de circuit analogique, 1 jeu

3.1 Équipé de ±12 V/0,5 A, ±5 V/1 A, chaque jeu dispose d'une protection contre les courts-circuits et les surcharges, d'une fonction de récupération automatique et est connecté au panneau principal de l'expérience analogique.

3.2 Positionneur/résistance réglable : 100 Ω (1), 220 Ω (1), 470 Ω (1), 4,7 kΩ (1), 1 kΩ (1), 10 kΩ (2), 20 kΩ (2), 51 kΩ (1), 68 kΩ (1), 100 kΩ (1), 47 kΩ (1, multitour).

3.3 Support de circuit intégré verrouillable DIP14 ; 2 supports de circuit intégré verrouillables DIP8.

3.4 Haut-parleur 1 8 Ω/0,5 W.

3.5 Module expérimental 1LM317 (1 jeu), module expérimental 1LM7805 (1 jeu), redresseur 14007, condensateur 470 µF, condensateur 10 µF, diode régulatrice de tension.

3.6 Photodiode, phototransistor, microphone, photorésistance 5516, 2 diodes 1N4148, résistance 300 R/5 W, LED rouge, LED verte, buzzer actif 5 V, 2 diodes régulatrices de tension 1N4618, 3 amplificateurs opérationnels OP07C, 1 amplificateur opérationnel uA741, 2 jeux de prises de conversion pour transistors.

3.7 Deux jeux de supports pour modules d'extension.

3.8 Modules expérimentaux libres.

3.9 1 jeu de sources de signaux basse fréquence, capables de produire des ondes sinusoïdales, carrées et triangulaires, avec fréquence et amplitude réglables, et une atténuation de -20 dB.

3.10 2 jeux de sources de signaux de tension continue, capables de produire des ondes de 0 à ± 5 V et de 0 à ± 0,5 V selon deux modes.

4. 1 jeu de câbles expérimentaux, répondant aux exigences expérimentales et disposant d'une marge.

5. 1 guide d'expérimentation.

Ⅱ、Projet expérimental d'équipement de formation numérique et analogique

1. Module de circuit numérique

1.1 Caractéristiques de commutation des transistors, limiteurs et limiteurs.

1.2 Test de la fonction logique et des paramètres d'une porte logique intégrée TTL.

1.3 Test de la fonction logique et des paramètres d'une porte logique intégrée CMOS.

1.4 Connexion et pilotage d'un circuit logique intégré.

1.5 Conception et test d'un circuit logique combinatoire.

1.6 Décodeur et ses applications.

1.7 Sélecteur de données et ses applications.

1.8 Déclencheurs et leurs applications.

1.9 Compteurs et leurs applications.

1.10 Registres à décalage et leurs applications.

1.11 Distributeurs d'impulsions et leurs applications.

1.12 Utilisation de circuits de porte pour générer des signaux impulsionnels – multivibrateur auto-excité.

1.13 Déclencheurs monostables et déclencheurs de Schmitt – circuits de retard d'impulsion et de mise en forme d'onde.

1.14 Circuits de base de temps 555 et leurs applications.

1.15 Convertisseurs N/A, A/N.

1.16 Appareil de réponse à un questionnaire – Expérience complète.

1.17 Chronomètre électronique – Expérience complète.

1.18 Voltmètre numérique CC à trois chiffres et demi – Expérience complète.

1.19 Fréquencemètre numérique – Expérience complète.

1.20 Machine de jeu de tir à la corde – Expérience complète.

1.21 Mémoire vive 2114A et ses applications – Expérience complète.

2. Module de circuit analogique

2.1 Expérience sur un circuit amplificateur à un étage à trois chiffres.

2.2 Circuit amplificateur à deux étages.

2.3 Expérience sur un circuit amplificateur à contre-réaction.

2.4 Émetteur suiveur.

2.5 Expérience sur un circuit d'amplificateur différentiel.

2.6 Circuit de sommation proportionnelle.

2.7 Expérience sur un amplificateur de puissance intégré.

2.8 Expérience sur un circuit d'amplificateur de tension RC actif.

2.9 Expérience sur un circuit d'intégration et de différenciation.

2.10 Expérience sur un circuit de génération de forme d'onde RC.

2.11 Expérience sur un circuit d'oscillation sinusoïdale LC et un circuit d'amplificateur à sélection de fréquence.

2.12 Expérience sur un circuit de conversion de forme d'onde.

2.13 Comparateur de tension.

2.14 Expérience sur un circuit de filtre RC actif.

2.15 Expérience sur une alimentation CC régulée.

2.16 Expérience sur la conception et la production d'un circuit d'amplificateur de faible signal basse fréquence.

2.17 Expérience sur un amplificateur programmable.

2.18 Amplificateur de puissance symétrique complémentaire.

3. Module d'extension

3.1 Circuit régulateur de tension à diode

3.2 Circuit amplificateur à tube unique

3.3 Circuit régulateur de tension intégré à trois bornes

3.4 Circuit régulateur de tension à composants discrets (demi-onde, pleine onde)

3.5 Circuit régulateur de tension continue à composants discrets

3.6 Circuit oscillant à transistor à jonction unique

3.7 Circuit de gradation à thyristor à composants discrets
