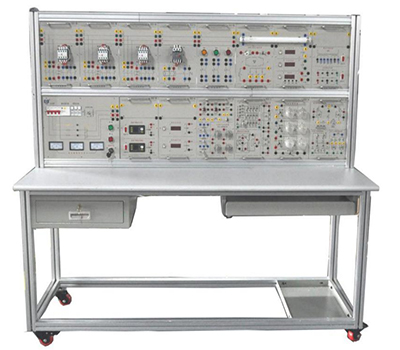

GLDG-1 plateforme expérimentale électrique et électronique

Ⅰ、Présentation

La plateforme expérimentale électrique et électronique GLDG-1 est un équipement expérimental de nouvelle génération qui privilégie l'expérimentation et la gestion, la praticité et l'innovation. Son esthétique générale et sa structure compacte lui confèrent un caractère élégant. Grâce à la combinaison de différents modules expérimentaux, elle permet de réaliser des expériences dans le cadre de nombreux cours, tels que « Fondamentaux de l'électricité », « Technologie électrique », « Technologie électronique analogique » et « Technologie électronique numérique ». Ce banc expérimental électrique et électronique répond parfaitement aux besoins des programmes d'enseignement susmentionnés.

II、Conditions techniques

1. Alimentation : triphasé quatre fils (ou triphasé cinq fils) 380 V ± 5 %, fréquence 50 HZ

2. Puissance d’entrée : 1,5 kVA

3. Dimensions de la plateforme expérimentale électrique et électronique GLDG-1 : 1 560 mm x 700 mm x 1 500 mm

4. Résistance d’isolement : > 5 MΩ

5. Mesures de protection : système de sécurité des personnes fiable

III、Configuration du système

1. Composants GDS

Alimentation CC régulée en tension et courant réglables

Alimentation de sortie régulée en tension réglable de 0 à 30 V avec protection contre les courts-circuits et affichage numérique. Alimentation de sortie régulée en courant de 0 à 500 mA. Protection contre les circuits ouverts, indication du courant constant et affichage du courant de sortie.

2. Générateur de signaux entièrement intelligent

Trois formes d’onde : sinusoïdale, carrée et triangulaire. Plage de fréquence de sortie : 1 HZ à 1 MHz. Amplitude de sortie : 0 à 20 Vp à P. Signal de sortie conventionnel, atténuation de 20 dB/40 dB et fonctions de balayage. Test de fréquence numérique à précision égale et mesure de fréquence externe. Plage de fréquences : 1 HZ à 10 MHz.

3. Alimentation CC, voltmètre

Tensionomètre et ampèremètre CC intelligent. Affichage de la valeur de mesure à virgule flottante à quatre chiffres. Commutation automatique de la plage interne : plage de tension : 0 à 250 V ; plage de courant : 0 à 5 A. Précision de mesure : 0,5 %. Alarme de dépassement de plage et fonctions de communication informatique.

4. Compteur CA multifonction

Deux compteurs CA multifonctions intelligents. Plage de tension : 0 à 500 V ; plage de courant : 0 à 1 A. Mesure de la tension, du courant, de la puissance, du facteur de puissance et de la phase, avec mesure de la valeur effective et affichage numérique. Précision : 0,5 %.

IV、Projets expérimentaux

1. Projets de formation en génie électrique de base

(1) Utilisation des instruments électriques de base et calcul des erreurs de mesure

(2) Méthodes de réduction des erreurs de mesure instrumentales

(3) Loi d'Ohm

(4) Vérification du principe de superposition et diagnostic des défauts

(5) Vérification des lois de Kirchhoff sur la tension et le courant et diagnostic des défauts

(6) Vérification du théorème de Thévenin et diagnostic des défauts

(7) Vérification du théorème de Norton et diagnostic des défauts

(8) Transformation équivalente des sources de tension et de courant

(9) Inspection des défauts des circuits de résistance CC

(10) Théorème d'homogénéité

(11) Théorème de substitution

(12) Charge et décharge des condensateurs

(13) Détermination des conditions de transfert de puissance maximale

(14) Étude du théorème de réciprocité

(15) Étude d'un réseau passif linéaire à deux ports

(16) Détermination des potentiels tension et Dessin du schéma de potentiel d'un circuit

(17) Mesure et cartographie des caractéristiques voltampérométriques d'éléments de circuits linéaires et non linéaires connus

(18) Mesure et cartographie des caractéristiques voltampérométriques d'éléments de circuits linéaires et non linéaires inconnus

(19) Réponse d'un circuit RC du premier ordre

(20) Étude de la réponse dynamique d'un circuit du second ordre

(21) Étude d'un circuit résonant série RLC

(22) Test des caractéristiques d'impédance des éléments RLC

(23) Circuit RLC série CA et circuit parallèle CA

(24) Éléments LC dans un circuit CC et un circuit CA Caractéristiques du circuit

(25) Connexion d'un circuit de lampe fluorescente et amélioration du facteur de puissance

(26) Mesure du facteur de puissance et de l'ordre des phases

(27) Mesure des paramètres équivalents d'un circuit CA par la méthode du trimètre

(28) Mesure de la tension d'un circuit CA triphasé

(29) Mesure du courant d'un circuit CA triphasé

(30) Mesure de la puissance d'un circuit triphasé

(31) Détermination des paramètres d'un transformateur monophasé et identification de la polarité des enroulements

(32) Circuit de couplage d'inductance mutuelle

(33) Détermination de l'extrémité homonyme de la bobine d'inductance mutuelle

(34) Installation et utilisation d'un wattheuremètre monophasé

2. Projet de simulation de circuit

(1) Utilisation d'instruments électroniques courants

(2) Identification et détection des diodes à quartz

(3) Identification et détection des triodes à quartz

(4) Amplificateur monotube à transistor à émetteur commun

(5) Circuit amplificateur à tube à effet de champ

(6) Circuit amplificateur à contre-réaction

(7) Circuit amplificateur différentiel

(8) Émetteur suiveur

(9) Amplificateur à collecteur commun

(10) Amplificateur à base commune

(11) Amplificateur à couplage résistance-condensateur à deux étages

(12) Connexion de base des amplificateurs opérationnels

(13) Amplificateur opérationnel intégré : amplificateur proportionnel en phase

(14) Amplificateur opérationnel intégré : amplificateur proportionnel inverseur

(15) Circuit d'addition d'amplificateur opérationnel intégré

(16) Circuit de soustraction d'amplificateur opérationnel intégré

(17) Circuit d'intégration d'amplificateur opérationnel intégré

(18) Circuit différentiel d'amplificateur opérationnel intégré

(19) Suiveur de tension

(20) Comparateur de tension

(21) Oscillateur sinusoïdal à pont RC

(22) Générateur d'ondes carrées

(23) Générateur d'ondes triangulaires

(24) Générateur d'ondes en dents de scie

(25) Comparateur de passage à zéro

(26) Comparateur de fenêtre

(27) Circuit de réglage du zéro d'un amplificateur opérationnel intégré

(28) Circuit de protection contre les inversions de polarité

(29) Circuit de protection de limite d'entrée

(30) Circuit de protection de limite de sortie

(31) Amplificateur de puissance OTL

(32) Oscillateur sinusoïdal RC et amplificateur de sélection de fréquence

(33) Circuit redresseur à thyristors

(34) Circuit de redressement et de filtrage monophasé demi-onde = monophasé pleine onde

(35) Monophasé Circuit de redressement et de filtrage double alternance

(36) Circuit de redressement et de filtrage en pont monophasé

(37) Circuit régulateur de tension à diode Zener et son principe de régulation

(38) Régulateur de tension fixe intégré à trois bornes

(39) Régulateur de tension intégré réglable à sortie d'alimentation positive

(40) Circuit régulateur de tension à transistor série

3. Projets de formation aux circuits numériques

(1) Caractéristiques de commutation des diodes à quartz

(2) Caractéristiques de commutation des transistors à quartz

(3) Limiteur de diode

(4) Limiteur de transistor

(5) Limiteur de diode

(6) Porte logique intégrée TTL

(7) Test de la fonction logique de la porte ET intégrée

(8) Test de la fonction logique du circuit de la porte NON intégrée

(9) Test de la fonction logique du circuit de la porte OU intégrée

(10) Test de la fonction logique de la porte NON-ET intégrée

(11) Test du circuit de la porte CMOS

(12) Test des caractéristiques de sortie des circuits TTL et CMOS

(13) Connexion et pilotage du circuit logique intégré

(14) Logique combinatoire Circuit

(15) Demi-additionneur

(16) Additionneur complet

(17) Décodeur

(18) Test de la fonction logique du décodeur

(19) Test de la fonction logique du sélecteur de données

(20) Sélecteur de données quatre à un

(21) Sélecteur de données huit à un

(22) Test de la fonction logique de déclenchement intégré

(23) Bascule RS de base

(24) Bascule JK

(25) Bascule D

(26) Bascule CMOS

(27) Comptage, décodage et affichage

(28) Compteur et ses applications

(29) Test de la fonction logique d'un compteur décimal réversible

(30) Compteur additionneur binaire

(31) Compteur additionneur décimal

(32) Test de la fonction logique d'un registre à décalage

(33) Registre à décalage et ses applications

(34) Distributeur d'impulsions et ses applications

(35) Circuit de base de temps 555

(36) Bascule monostable

(37) Multivibrateur

(38) Trigger de Schmitt

Version PC synchrone :
