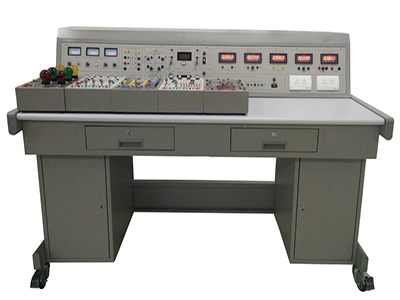

GL-DG-T  banc d'essai électrique et électronique

Ⅰ、Présentation

Le banc d'essai électrique et électronique GL-DG-T permet de réaliser des projets de formation pratique dans le cadre de nombreux cours, tels que l'analyse des circuits, le principe des circuits, l'électrotechnique et l'électronique. Il répond aux exigences pédagogiques de la formation pratique grâce à la formation pratique des composants. La plateforme d'expérimentation est dotée d'un système complet de protection des personnes et des équipements, d'un système de protection électrique intelligent et de fonctions de protection contre les fuites, les surintensités, les courts-circuits et autres. La plateforme adopte une structure modulaire. L'alimentation et l'instrumentation sont toutes intégrées dans un boîtier suspendu indépendant. Les tâches de chaque module de formation sont claires, et son utilisation et sa maintenance sont simples. Les établissements scolaires peuvent également choisir différentes configurations de formation en fonction de leurs besoins pédagogiques, ce qui facilite les extensions et les mises à niveau ultérieures.

Ⅱ、Configuration des appareils

Ce banc d'essai électrique et électronique se compose principalement d'un panneau de commande pour les instruments de puissance, d'une table de laboratoire, d'un boîtier de laboratoire, etc.

(I) Panneau de commande d'alimentation et d'instruments DG-01

Le panneau de commande est composé d'une structure pulvérisée mate à double couche de fer et d'un panneau en aluminium. Il fournit une alimentation CA, une alimentation CC stabilisée, une source de courant constant, divers instruments de test et dispositifs expérimentaux.

1. Panneau de commande principal

(1) Alimentation CA triphasée 0~450 V et monophasée 0~250 V à réglage continu, équipée d'un régulateur de tension triphasé à liaison axiale. Sa spécification est de 1,5 kVA/0~450 V, ce qui permet de pallier les nombreux inconvénients des trois régulateurs de tension monophasés à chaîne ou à engrenage. La sortie CA réglable est équipée d'une protection contre les surintensités, qui protège automatiquement contre les surintensités et les courts-circuits directs entre les phases et les lignes, évitant ainsi les problèmes liés au remplacement des fusibles. Il est équipé de trois voltmètres CA à aiguille, permettant d'indiquer respectivement la tension du réseau triphasé et la tension de sortie de la régulation de tension triphasée grâce à des commutateurs.

(2) Un tube fluorescent de 220 V/30 W est fourni pour l'expérimentation. Ses quatre extrémités sont connectées aux bornes du panneau, ce qui facilite l'expérimentation. Les quatre extrémités du filament de la lampe sont traversées par un fusible rapide pour éviter tout dommage.

2. Carte d'alimentation CC

(1) Fournit une source de courant constant réglable en continu de 0 à 500 mA, avec trois vitesses de réglage, une précision de réglage de 1 ‰, une stabilité de charge ≤ 5 × 10-4 et une vitesse de variation nominale ≤ 5 × 10-4. Elle est équipée d'un milliampèremètre CC à affichage numérique indiquant le courant de sortie et dispose de fonctions de protection contre les circuits ouverts et les courts-circuits.

(2) Deux alimentations stabilisées à tension réglable de 0,0 à 30 V/1 A, démarrant à 0 V, équipées d'un voltmètre CC à affichage numérique indiquant la tension de sortie, ainsi que d'une protection contre les courts-circuits et d'une fonction de rétablissement automatique.

(3) Quatre sorties CC fixes : ±12 V et ±5 V, chacune avec protection contre les courts-circuits, les surintensités et un rétablissement automatique.

3. Carte de fonctions de l'instrument

(1) Voltmètre CC intelligent à cinq chiffres (qualité industrielle), 1 pièce

Conçu avec une puce de mesure numérique DSP dédiée et un microprocesseur, il dispose d'une protection contre les coupures de courant et d'un circuit de surveillance. Affichage numérique LED haute visibilité à cinq chiffres, avec plage de mesure automatique : tension de 0,0000 à 100,00 V. Précision de mesure : 0,5 niveau. Interface de communication RS-485, alarme de dépassement de plage, indication et protection par LED. Le tableau de bord est doté de 4 boutons de programmation à membrane, permettant un dialogue homme-machine via des touches et un écran numérique. Il permet de commuter facilement l'affichage et de paramétrer l'instrument sur site, offrant ainsi une grande flexibilité.

(2) Milliampèremètre CC intelligent à cinq chiffres (qualité industrielle), 1 pièce

Conçu avec une puce de mesure numérique DSP dédiée et un microprocesseur, il est doté d'une protection contre les coupures de courant et d'un circuit de surveillance. L'affichage numérique LED haute visibilité à cinq chiffres, avec plage de mesure automatique, est de 0,0000 à 1 000,00 mA. La précision de mesure est de 0,5 niveau. Il dispose d'une interface de communication RS-485, d'une alarme de dépassement de plage, d'un indicateur LED et d'une protection. Le tableau de bord est doté de 4 boutons de programmation à membrane, permettant un dialogue homme-machine via des touches et un écran numérique. Il permet de commuter facilement l'affichage et de paramétrer l'instrument sur site, offrant ainsi une grande flexibilité.

(II) Table d'expérimentation DG-02

La table d'expérimentation est dotée d'une structure en fer pulvérisé mat double couche, tandis que le plateau est en panneau haute densité ignifuge, imperméable et résistant à l'usure. Sa structure est solide et élégante. Deux tiroirs verrouillables sont situés à gauche et à droite de la table, et une étagère amovible permet de ranger les oscilloscopes à droite. L'armoire sous le plateau permet de ranger les boîtes d'expérimentation, les outils et le matériel. La table d'expérimentation est également équipée de quatre roulettes et de quatre mécanismes de réglage fixes, faciles à déplacer et à fixer, ce qui facilite l'aménagement et l'adaptation du laboratoire.

(III) Boîte d'expérimentation

1. Expérience de circuit de base (II)

Réaliser les expériences sur le principe de superposition, la loi de Kirchhoff, le théorème de Thévenin, le théorème de Norton, le réseau à deux ports et le théorème de réciprocité.

2. Expérience de base sur les circuits (III)

Réalisez les expériences sur la source contrôlée, le gyrateur et le convertisseur d'impédance négative, et utilisez des symboles de réseau standard pour les graphiques.

3. Expérience de base sur les circuits (IV)

Réalisez les circuits dynamiques du premier et du second ordre, et observez la trajectoire de l'état du circuit.

4. Expérience sur les circuits numériques

Fournissez des centaines de douilles anti-chevauchement verrouillables haute fiabilité, de douilles intégrées à pied rond haute fiabilité, de longs tubes en cuivre argentés fiables et de composants fixes, etc.

5. Expérience sur les circuits analogiques

Fournissez plusieurs douilles anti-chevauchement verrouillables haute fiabilité, de douilles intégrées à pied rond haute fiabilité, de longs tubes en cuivre argentés fiables, de milliampèresmètres CC à aiguille et de composants fixes.

6. Commande de contact de relais (I)

Fournissez un contacteur CA (tension de bobine : 220 V), un relais thermique, une ampoule simulée et trois boutons lumineux (un jaune, un vert et un rouge).

7. Contrôle des contacts de relais (II)

Fournir deux contacteurs CA (tension de bobine 220 V), un relais temporisé (temporisation de mise sous tension, tension de bobine 220 V) et un transformateur de puissance de freinage, une diode de redressement, une résistance, etc., à faible consommation d'énergie.

8. Moteur triphasé à cage d'écureuil DJQ20-1 (△ 380 V)

Les trois enroulements du moteur sont sortis et le câblage est pratique.

9. Câble de connexion expérimental : Selon les caractéristiques des différents projets expérimentaux, deux câbles de connexion expérimentaux différents sont utilisés. La partie courant fort utilise un câble de connexion à structure gainée haute fiabilité (sans risque de choc électrique) ; la partie courant faible utilise un câble de connexion à structure apparente en cuivre léger au béryllium élastique. Les deux câbles ne peuvent être connectés qu'à la douille à trou intérieur correspondante et ne peuvent être mélangés, ce qui améliore considérablement la sécurité et la rationalité de l'expérience.

III、Principaux avantages et système de protection de l'appareil

1. Alimentation triphasée à quatre fils (ou triphasée à cinq fils). La puissance totale est contrôlée par un interrupteur à clé triphasé.

2. L'alimentation du panneau de commande est contrôlée par un contacteur via les boutons marche/arrêt.

3. L'alimentation CA triphasée est réglable en continu de 0 à 450 V, et l'alimentation CA monophasée de 0 à 250 V. L'appareil est équipé d'un régulateur de tension triphasé à couplage automatique à liaison axiale (1,5 kVA), ce qui permet de mieux répondre aux exigences des expériences pédagogiques.

4. L'écran est équipé d'un dispositif de protection contre les fuites de tension. En cas de fuite au niveau du panneau de commande ou de forte puissance de sortie, l'alarme se déclenche et l'alimentation principale est coupée afin de garantir la sécurité du processus expérimental.

5. L'écran est équipé de dispositifs de protection contre les fuites de courant. En cas de fuite dans le panneau de commande, le courant de fuite dépasse une certaine valeur et l'alimentation est coupée.

6. Le côté secondaire du régulateur de tension triphasé affiché à l'écran est équipé de dispositifs de protection contre les surintensités. En cas de court-circuit à la sortie du régulateur de tension ou de charge trop importante, le courant dépasse la valeur définie, ce qui déclenche une alarme et coupe l'alimentation principale.

7. L'instrument de mesure, d'une grande précision, adopte la numérisation, l'intelligence et le mode de dialogue homme-machine, conformément à l'évolution des instruments de mesure modernes. Différentes alimentations et différents instruments disposent de fonctions de protection fiables.

8. Les fils et prises de connexion expérimentaux adoptent différentes structures, sûres et fiables, et préviennent les chocs électriques.

IV、Contenu de la formation :

(I) Formation électrique de base

1. Identification et test des résistances

2. Identification et test des condensateurs

3. Vérification de la loi d'Ohm

4. Vérification des lois de Kirchhoff en courant et en tension

5. Vérification du principe de superposition

6. Vérification du théorème de Thévenin

7. Vérification du théorème de Norton

8. Expérience sur un réseau à deux ports

9. Expérience sur le théorème de réciprocité

10. Étude expérimentale des circuits à source contrôlée VCVS, VCCS, CCVS, CCCS

11. Test de réponse des circuits RC du premier et du second ordre

12. Observation de la trajectoire de l'état du circuit

13. Convertisseur d'impédance négative et son application

14. Gyrateur et son application

15. Moteur asynchrone triphasé à cage d'écureuil

16. Moteur asynchrone triphasé à commande par à-coups et autobloquant

17. Moteur asynchrone triphasé à marche avant et commande inverse

18. Commande de démarrage abaisseur Y-Δ d'un moteur asynchrone triphasé

19. Commande de freinage par consommation d'énergie d'un moteur asynchrone triphasé

(II) Formation aux circuits analogiques

1. Utilisation d'instruments électroniques courants

2. Identification et test des diodes

3. Construction et test de la conduction des thyristors

4. Identification des broches des transistors

5. Amplificateur monotube à émetteur commun/amplificateur à contre-réaction

6. Émetteur suiveur

7. Réseau de sélection de fréquence série-parallèle RC

8. Amplificateur différentiel

9. Amplificateur de puissance OTL

10. Oscillateur LC

11. Test des paramètres de base d'un amplificateur opérationnel intégré

12. Filtre actif d'un amplificateur opérationnel intégré

13. Circuit comparateur de tension d'un amplificateur opérationnel intégré

14. Amplificateur de puissance intégré

15. Régulateur de tension intégré

(III) Formation aux circuits numériques

1. Mesure du circuit de grille

2. Conception et mise en œuvre du circuit de grille

3. Caractéristiques et applications du trigger monostable et du trigger de Schmitt

4. Circuit de base de temps 555 intégré et son application

5. Compteur intégré et son application

6. Déclencheur et son application

7. Utilisation d'un multivibrateur auto-excité

8. Compteur et son application

9. Convertisseur N/A, A/N

10. Fonctionnement logique et test des paramètres d'une porte logique intégrée TTL

11. Connexion et pilotage d'un circuit logique intégré TTL

12. Conception et test d'un circuit logique combinatoire

13. Codeur et son application

14. Décodeur et son application

15. Conception d'un répondeur multicanal
