Le boîtier d'expérimentation de circuit analogique GLMD-1 adopte une structure de carte mère plus module, qui peut répondre aux exigences du programme d'enseignement expérimental et de l'enseignement expérimental de la « technologie électronique analogique » dans les collèges et universités.

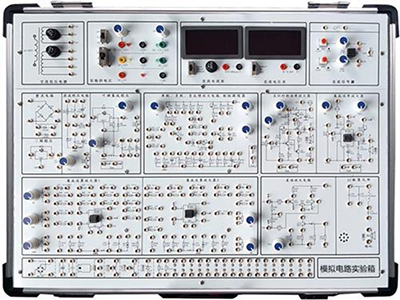

GLMD-1 boîtier d'expérimentation de circuit analogique
Ⅰ、Indicateurs techniques
1. Ce boîtier d'expérimentation de circuit analogique adopte une structure carte mère et module, ce qui permet de compléter le programme d'enseignement expérimental et les exigences pédagogiques de la « technologie électronique analogique » dans les universités et les collèges.
2. Source de signal de fonction DDS : onde sinusoïdale (0-100 kHz), onde carrée et onde triangulaire (0-50 kHz), signal musical ; tension Vpp : 0-10 V.
3. Panneau de film du module analogique, schéma de circuit marqué ;
4. Alimentation fixe régulée : +12 V (1 A), -12 V (1 A), +5 V (2 A) ;
5. 2 alimentations réglables : -5 V à +5 V. Réglage réglable ;
6. Zone de développement indépendante standard, permettant la conception et le développement de divers circuits ;
7. Modules standard
①Module de circuit amplificateur à transistor : circuit amplificateur complet à un étage, circuit amplificateur à deux étages, circuit amplificateur à contre-réaction, expérience d'émetteur suiveur ; Polarisation, rétroaction, charge réglable ;
②Module amplificateur différentiel : expérience complète d'amplification en mode différentiel bipolaire, d'amplification en mode différentiel unipolaire, de suppression en mode commun bipolaire ; zéro réglable ;
③Module amplificateur opérationnel : expérience de sommation proportionnelle complète, circuit de calcul, comparaison de tension, filtre passe-bas/passe-haut coupe-bande actif ; expérience d'amplificateur de puissance intégré ;
④Module de conversion de forme d'onde : expérience de génération d'onde carrée, de rapport cyclique, d'onde rectangulaire réglable, d'onde triangulaire et d'onde en dents de scie ; expérience d'oscillateur sinusoïdal RC à circuit intégré, d'oscillateur sinusoïdal RC, d'oscillateur LC et d'amplificateur à sélection de fréquence ; circuit de conversion d'onde carrée/onde triangulaire, circuit de conversion tension-courant, circuit de conversion tension-fréquence ;
⑤Module amplificateur de puissance et régulateur de tension : filtre redresseur, régulateur de tension intégré, régulateur de tension série-parallèle, amplificateur de puissance symétrique complémentaire ;
⑥Module source de signal, de conversion de tension et d'atténuation : génération des différents signaux nécessaires à l'expérience, génération d'une tension continue variable et atténuation du signal alternatif ;
Ⅱ、Contenu expérimental de la boîte d'expérimentation du circuit analogique
1. Circuit amplificateur à un étage
2. Circuit amplificateur à deux étages
3. Circuit amplificateur à contre-réaction
4. Émetteur suiveur
5. Circuit amplificateur différentiel
6. Circuit sommateur proportionnel
7. Circuit intégral et différentiel
8. Circuit générateur de signaux
9. Filtre actif
10. Comparateur de tension
11. Oscillateur sinusoïdal RC à circuit intégré
12. Amplificateur de puissance intégré
13. Circuit de conversion courant/tension
14. Circuit de conversion tension/fréquence
15. Circuit de conversion de signaux
16. Amplificateur de puissance symétrique complémentaire
17. Filtre redresseur et circuit régulateur de tension parallèle
18. Circuit régulateur de tension série
19. Circuit régulateur de tension intégré
