GLW-2A Boîte d'expérimentation de l'Internet des objets

Ⅰ、Présentation de l'équipement

Le boîtier d'expérimentation IoT GLW-2A est un équipement d'enseignement et de formation destiné aux étudiants en informatique, électronique et IoT. Il est principalement composé d'une carte mère, d'un kit de capteurs, d'un kit monopuce, d'un kit d'actionneurs, d'un kit d'identification automatique, d'un ordinateur, d'une table d'opération, d'un kit de formation au développement d'applications de réseaux de capteurs, d'un ensemble de câbles, d'un commutateur, d'un routeur, d'une plateforme cloud, d'outils de développement et d'un guide de formation.

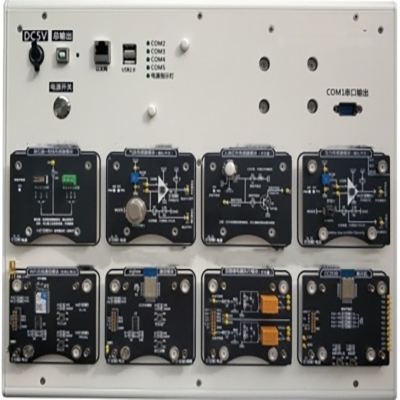

Le boîtier d'expérimentation est équipé d'une carte mère hautes performances et d'une interface d'extension. Il propose un large choix de modules IoT et de capteurs. La carte mère et le module sont conçus avec une connexion par aspiration magnétique non fixe. Ils peuvent être directement fixés dans l'emplacement correspondant de la plateforme expérimentale, sans câblage supplémentaire. L'emplacement de la carte mère et le module d'enseignement utilisent des contacts de sonde élastiques pour l'alimentation et la transmission du signal. Les étudiants peuvent connecter librement les modules pour leurs expériences, acquérir les connaissances de base sur l'IoT et réaliser des expériences complexes de réseaux multimodules, et bénéficier d'une grande extensibilité.

Ce boîtier d'expérimentation est riche en ressources et propose des dizaines d'expériences de cours. Il peut compléter la formation expérimentale de nombreux cours, tels que la technologie des micro-ordinateurs monopuces, les systèmes embarqués, la technologie RFID, la technologie ZigBee, la technologie d'identification par radiofréquence, la technologie des communications sans fil, la technologie Internet, la technologie des capteurs, l'acquisition de données, les réseaux de capteurs sans fil, le développement d'applications IoT, le développement de terminaux intelligents, la conception de circuits, la technologie des circuits intégrés et la technologie des applications électroniques. Ce cours expérimental propose des ressources logicielles et matérielles ouvertes, axées sur le développement des compétences pratiques des étudiants, et peut servir à l'enseignement, à la recherche scientifique, à la conception de projets de fin d'études et à d'autres sujets liés à l'IoT.

II、Caractéristiques du boîtier expérimental

Le boîtier expérimental IoT GLW-2A est équipé d'alimentations courantes de 3,3 V, 5 V et 12 V, avec un courant maximal de 10 A, répondant à tous les besoins d'alimentation. Il est également équipé d'interfaces courantes telles que le port série, le port USB et Ethernet. Compatibilité et évolutivité, le boîtier expérimental est idéal pour les mises à niveau secondaires. L'achat d'accessoires permet de réaliser des économies substantielles.

1. Grâce à son alimentation intégrée, le boîtier expérimental ne nécessite qu'un seul câble d'alimentation, ce qui le rend facile à utiliser.

2. Il est équipé d'une interface USB, d'une interface de téléchargement J-link, d'une interface de téléchargement CC-debug et d'une interface série pour une extension facile.

3. Un hub USB intégré permet d'étendre 8 interfaces USB. Lors de la transmission de données, le module IoT n'a pas besoin de connecter de câble de données séparé.

4. Il dispose de 8 emplacements universels pour modules expérimentaux, d'une protection intégrée contre les courts-circuits et prend en charge 8 expériences de liaison de modules. Il permet de réaliser des applications multimodules complètes à partir d'un seul point de connaissance et de réaliser diverses expériences de réseau complexes, telles que des expériences de réseaux de capteurs sans fil.

5. Il est équipé d'un bouton de réinitialisation de la carte mère et d'un bouton de réinitialisation du simulateur ZigBee. En cas de confusion entre la communication et le débogage de la simulation, il suffit d'appuyer sur le bouton de réinitialisation pour restaurer l'état initial.

6. Interface d'acquisition d'instrument virtuel intégrée (instrument d'acquisition d'instrument virtuel en option) pour faciliter l'analyse des données lors des expériences IoT.

7. Chaque borne COM correspond à un voyant lumineux (jaune). Lorsque les modules COM1 à COM4 fonctionnent normalement, ce voyant est allumé en permanence. Un voyant lumineux bleu indique également le fonctionnement de la carte mère. Lorsque la plateforme expérimentale fonctionne normalement, ce voyant est allumé en permanence.

8. Grâce à son module magnétiquement détachable, sa mise à niveau est facile et, dès qu'un nouveau module est disponible, il peut être connecté sans problème.

9. Le boîtier expérimental est divisé en deux couches. La couche supérieure, la plaque inférieure principale, adopte une structure intégrée et peut être combinée avec des modules à volonté ; la couche inférieure, une structure cloisonnée, permet de stocker des modules et des outils expérimentaux.

10. Couvrant un large éventail de sujets

Le boîtier expérimental couvre des formations expérimentales dans de nombreuses disciplines telles que la technologie des capteurs, les technologies embarquées, l'ingénierie de l'Internet des objets, l'identification automatique, l'ingénierie des communications électroniques et l'automatisation.

III、Configuration du boîtier expérimental :

1. Capteurs : lumière, fumée, gaz, pression atmosphérique, PM2,5, ultrasons, température et humidité, température et humidité du sol, clôture infrarouge, aimant de porte, infrarouge humain, relais, mesure de température infrarouge, pilote de moteur CC, actionneur de moteur pas à pas, capteur d'accélération triaxiale et autres capteurs ;

2. Modules magnétiques détachables : module micro-ordinateur monopuce 51, module LoRa, module STM32, module RFID, module d'exécution LED, module ZigBee, module Arduino UNO, module 4G, module NB-IOT, module Wi-Fi, module de télécommande infrarouge, module de communication à bande étroite, module de communication de routage périphérique IPV6 et autres modules expérimentaux IoT ;

3. Passerelle intelligente : produit développé en interne avec un écran tactile de 7 pouces, fonctionnant sous Linux/Android et prenant en charge le logiciel hôte.
