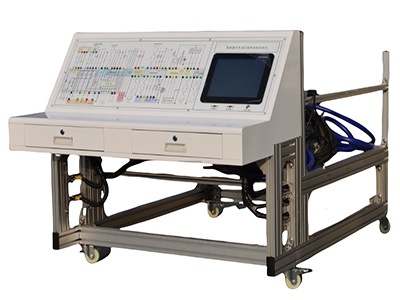

Plateforme de formation à la sécurité haute tension des véhicules à énergie nouvelle

Ⅰ、Configuration

1. Contient un bloc-batterie lithium-fer-phosphate, un module de contrôle BMS, un chargeur embarqué, un module CC/CC, un contrôleur haute tension PDU (relais positif total, relais de charge, relais de précharge, résistance de précharge, capteur Hall, interrupteur de maintenance haute tension), un interrupteur à clé, un pistolet de charge standard national avec prise, une batterie auxiliaire, une charge de simulation de décharge et un faisceau de câbles haute et basse tension, etc.

2. L'équipement est équipé d'un panneau de contrôle de détection avec schéma de principe. La plaque inférieure du panneau est en aluminium-plastique de 4 mm d'épaisseur. L'image globale du panneau est nette, résistante à la déformation, durable et ne se décolore pas facilement. Dimensions du panneau : longueur x largeur 40 x 40 mm, cadre inférieur en profilé d'aluminium de 25 mm d'épaisseur, panneau de bureau sans peinture.

II、Projets de formation

1. Composition et structure des systèmes haute et basse tension ;

2. Conversion CC/CC et principe de fonctionnement ;

3. Conversion CA/CC et principe de fonctionnement ;

4. Fonctionnement et principe de fonctionnement du verrouillage haute tension ;

5. Principes des systèmes électriques haute tension, relations de contrôle logique telles que la mise sous tension, la mise hors tension et la charge.

Version PC synchrone :
