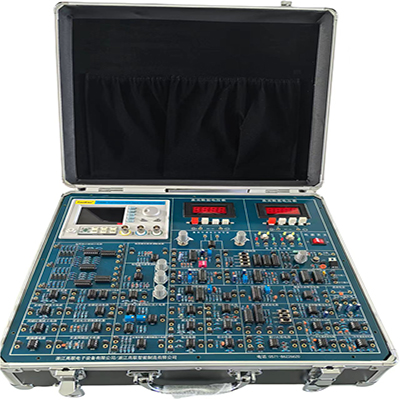

GLCK-2 Plateforme expérimentale de circuits de mesure et de contrôle

Ⅰ、Présentation

Cette plateforme expérimentale de circuits de mesure et de contrôle comprend un circuit de génération de signaux, un circuit d'amplification de signaux, un circuit de traitement de signaux, un circuit de conversion de détection de signaux, etc. Elle est adaptée à l'enseignement de disciplines connexes telles que les instruments de précision, les technologies de mesure et de contrôle, et l'instrumentation.

Ⅱ、Principaux modules fonctionnels

1. Alimentation CC régulée :

Six canaux : ±5 V/0,5 A, ±12 V/0,5 A, deux canaux 0-18 V/0,5 A, tous avec alarme sonore de protection contre les courts-circuits.

2. Générateur de signaux de fonction et fréquencemètre numérique :

Cette série est un générateur de signaux basé sur la technologie de synthèse numérique directe (DDS), utilisant une conception FPGA et une alimentation large tension de 9 V à 36 V CC. Il peut produire des signaux sinusoïdaux, carrés (rapport cyclique réglable de 1 % à 99 %), triangulaires, en dents de scie et autres formes d'onde de fonction. La sortie effective maximale dépasse 10 Vpp, la fréquence varie de 0,01 Hz à 2 MHz et la résolution est de 10 MHz. Il dispose également d'une sortie synchrone TTL et de multiples fonctions, telles qu'un compteur et un fréquencemètre 60 MHz. Facile à utiliser, il offre une grande stabilité du signal et permet d'ajuster l'amplitude et la polarisation CC du signal de sortie. Il dispose également d'une fonction de balayage de fréquence, prend en charge les balayages linéaire et logarithmique, et permet de régler arbitrairement la plage de fréquence et le temps de balayage. C'est un équipement idéal pour les passionnés d'électronique, les laboratoires, les lignes de production, l'enseignement et la recherche scientifique. Il peut également servir de module de support pour les équipements industriels.

(1) Haute précision en fréquence : la précision en fréquence peut atteindre 10-6.

(2) Haute résolution en fréquence : la résolution en fréquence sur toute la plage est de 10 MHz.

(3) Aucune limite de plage : la fréquence sur toute la plage n'est pas divisée en paliers et peut être réglée numériquement.

(4) Haute précision de la forme d'onde : La forme d'onde de sortie est synthétisée par la valeur de calcul de la fonction, avec une grande précision et une faible distorsion.

(5) Formes d'onde multiples : sinusoïdale, carrée, triangulaire, en dents de scie.

(6) Caractéristiques de balayage : Fonction de balayage en fréquence, avec des points de début et de fin de balayage réglables arbitrairement.

(7) Caractéristiques de stockage : Possibilité de stocker 10 groupes de paramètres d'état de l'instrument définis par l'utilisateur, consultables et reproductibles à tout moment.

(8) Mode de fonctionnement : Touches de commande, écran LCD 1602 à cristaux liquides (anglais), réglage numérique direct ou réglage continu par bouton.

(9) Haute fiabilité : Circuit intégré de grande taille, technologie de montage en surface, haute fiabilité et longue durée de vie.

(10) Mesure de fréquence : Fonction fréquencemètre 60 MHz intégrée, mesure de fréquence des signaux internes/externes.

(11) Canal de sortie : Une sortie de forme d'onde principale et une sortie de niveau TTL synchronisée.

(12) Forme d'onde de sortie : sinusoïdale, carrée (rapport cyclique réglable), triangulaire, en dents de scie montantes, en dents de scie descendantes.

(13) Amplitude de sortie : ≥ 10 Vc-c (sans charge)

(14) Impédance de sortie : 0 Ω ± 10 %

(15) Plage de comptage : 0-4 294 967 295

(16) Plage de mesure de fréquence : 1 Hz à 60 MHz

3. Voltmètre numérique CC :

Plage de 0 à 20 V, divisée en trois niveaux : 200 mV, 2 V et 20 V.

4. Modules expérimentaux complets :

Fournit des circuits généraux, des circuits d'amplificateur différentiel, des circuits de comparaison de fenêtre, des unités de circuit de subdivision de résistance et d'autres modules.

III、Contenu expérimental de cette plateforme expérimentale de circuit de mesure et de contrôle

1. Expérience sur un amplificateur différentiel

2. Expérience sur un amplificateur de signal

3. Expérience sur un circuit d'opération de signal

4. Expérience sur un comparateur de tension

5. Expérience sur une subdivision de phase d'une chaîne de résistances

6. Expérience sur une modulation et une démodulation d'amplitude

7. Expérience sur un pont de modulation de phase

8. Expérience sur un circuit de modulation de largeur d'impulsion

9. Expérience sur une modulation et une discrimination de fréquence

10. Expérience sur une modulation et une démodulation par multiplication à commutation

11. Expérience sur une détection complète par redressement de précision

12. Expérience sur une détection sensible à la phase à commutation pleine onde

13. Expérience sur un circuit suiveur de tension

14. Expérience sur un circuit suiveur de tension alternative

15. Expérience sur un circuit amplificateur à combinaison bootstrap

16. Expérience sur un circuit amplificateur à suppression de mode commun élevée de type série inverseur à double amplificateur opérationnel

17. Expérience sur un circuit amplificateur à réjection de mode commun élevée de type série en phase à double amplificateur opérationnel

18. Expérience sur un circuit amplificateur à réjection de mode commun élevée de type trois amplificateurs opérationnels

19. Expérience sur Circuit de modulation d'amplitude à multiplication par commutation

20. Expérience sur un circuit de modulation de largeur d'impulsion à variation de résistance

21. Expérience sur un circuit de modulation de largeur d'impulsion à variation de tension

22. Expérience sur un circuit de filtre passe-bas actif du second ordre

23. Expérience sur un circuit de filtre passe-haut actif du second ordre

24. Expérience sur un circuit de filtre passe-bande actif du second ordre

25. Expérience sur un circuit de filtre coupe-bande actif du second ordre

26. Expérience sur un circuit de filtre à condensateur commuté

27. Expérience sur un circuit de subdivision de chaîne de résistances

28. Expérience sur un circuit de boucle à verrouillage de phase

29. Expérience sur un circuit de multiplication de fréquence à boucle à verrouillage de phase

30. Expérience sur un circuit de division de fréquence
