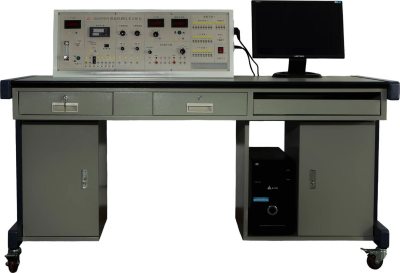

GL2000 Équipement de formation aux capteurs

Ⅰ、Indicateurs techniques de l'équipement de formation aux capteurs

1. Alimentation : monophasé, trois fils, CA 220 V ± 10 %, 50 Hz ;

2. Environnement : température : -10 °C à +40 °C, humidité relative : < 85 % (25 °C), altitude : < 4000 m ;

3. Capacité de l'appareil : < 0,5 kVA ;

4. Le banc d'essai réserve des emplacements pour l'écran, le gabarit de formation, divers capteurs et l'ordinateur hôte ;

5. Dimensions : 1 700 mm x 900 mm x 800 mm ;

6. La console principale propose huit types d'alimentations CC régulées haute stabilité : ± 15 V, + 5 V, 0 à + 24 V réglable, ± 2 V à ± 10 V réglable, avec protection contre les courts-circuits ;

7. Oscillateur audio 1 kHz à 10 kHz (réglable), source de signal basse fréquence 1 Hz à 30 Hz (réglable) ;

8. Interface USB pour la communication entre l'ordinateur et la console principale ;

9. Dispositif de protection contre les fuites ;

10. Voltmètre numérique : plage de mesure 0 à 20 V, divisée en 200 mV, 2 V et 20 V, trois niveaux de précision, 0,5 niveau ;

11. Fréquence/tachymètre : plage de mesure 1 à 9999 Hz, plage de mesure de la vitesse 1 à 9999 tr/min ; minuterie : 0 à 9999 s, précision à 0 %.

12. Régulateur de température : multiples entrées et sorties, réglage par intelligence artificielle et fonction d'auto-réglage des paramètres, algorithme de contrôle avancé, précision de contrôle de la température ± 0,50 °C ;

13. Système de carte d'acquisition de données de la console principale ;

14. Source de détection

Source de température : 0 à 220 V, température ambiante à 200 °C.

Source de rotation : 2 à 24 V, vitesse à 3 000 tr/min (réglable).

Source de vibration : fréquence de vibration à 1 Hz à 30 Hz (réglable), fréquence de résonance à 12 Hz.

Source de pression d’air : 0 à 20 kPa.

Ⅱ、Paramètres techniques et configuration du capteur

1. Capteur capacitif : plage ± 2,5 mm, précision ± 1 % ;

2. Capteur de déplacement à effet Hall : plage ± 4 mm, précision ± 1 % ;

3. Capteur de vitesse à effet Hall : plage 2 400 tr/min, précision ± 0,1 % ;

4. Capteur de contrainte résistif : plage 0 ~ 500 g, précision ± 0,5 % ;

5. Capteur de pression au silicium diffus : plage 4 ~ 20 kPa, précision ± 1 % ;

6. Transformateur différentiel : plage ± 2 %, précision ± 4 mm ;

7. Capteur magnétoélectrique : composé d’une bobine et d’un acier magnétique, sensibilité 0,5 V/m/s, plage 2 400 tr/min, précision 0,5 % ;

8. Capteur piézoélectrique : 0 ~ 30 Hz, sensibilité 2 % ;

9. Capteur de déplacement à courant de Foucault : plage de mesure 1 mm, précision ± 2 % ;

10. Capteur de déplacement à fibre optique : plage de mesure 3 mm, précision ± 3 % ;

11. Capteur de vitesse photoélectrique : plage de mesure 2 400 tr/min, précision 0,5 % ;

12. Capteur de température intégré : AD590 : capteur de température intégré à sortie courant, plage de mesure -50 °C à 150 °C, sensibilité 1 µA/°C ;

13. Résistance platine Pt100 : plage de mesure 0 à 800 °C, précision ± 2 % ;

14. Résistance en cuivre Cu50 : plage de mesure de température normale à 150 °C, valeur de résistance 50 Ω à 0 °C, précision ± 2 % ;

15. Thermocouple de type K : plage de mesure 0 à 600 °C, précision ± 2 % ;

16. Thermocouple de type E : plage de 0 à 600 °C, précision ± 1 % ;

17. Thermocouple de type J : plage de température normale à 700 °C, précision ± 1 % ;

18. Capteur de température à jonction PN : plage de température de -50 °C à 150 °C, sensibilité 2,2 mV/°C, précision 1 % ;

19. Capteur CTN à coefficient de température négatif : thermistance à semi-conducteur, plage de température de -50 °C à 200 °C ;

20. Capteur CTP à coefficient de température positif : thermistance à semi-conducteur, plage de température de -50 °C à 200 °C ;

21. Compensateur et capteur de température côté froid : type thermocouple 0 à 1 500 °C

22. Capteur de gaz : plage de 50 à 2 000 ppm, précision ± 2 % ;

23. Capteur d'humidité : plage 10～95%RH, précision ±2%.

III, Carte de traitement de données V2.0

Cet équipement de formation aux capteurs est équipé d'une carte d'acquisition de données. Développée par notre société, cette carte d'acquisition intègre des solutions de qualité industrielle. Elle offre une précision de mesure et une plage dynamique élevées, répondant ainsi aux besoins de la recherche scientifique, de l'enseignement et du développement. Ses principaux indicateurs techniques sont les suivants :

1. 8 entrées analogiques : 6 entrées de tension asymétriques ou 3 entrées différentielles, 2 entrées de courant.

2. Résolution CAN : 12 bits.

3. Fréquence d'échantillonnage : 100 kHz (tous canaux confondus), minimum 200 kHz (un canal).

4. Plusieurs méthodes d'échantillonnage : échantillonnage temporisé, échantillonnage à longueur fixe, échantillonnage par étape, échantillonnage en temps réel.

5. Filtrage passe-bas en entrée, protection contre les surtensions.

6. 16 entrées et sorties numériques (commutées) : 8 entrées et 8 sorties.

7. Sorties de signaux : sinusoïdale, carrée, triangulaire, en dents de scie, forme d'onde arbitraire.

8. Fréquence d'onde réglable : 0-10 000 Hz.

9. Protocole de communication 485 pris en charge.

10. Protocole de communication Modbus pris en charge.

IV. Projets expérimentaux.

1. Expérience sur les caractéristiques de déplacement d'un capteur capacitif.

2. Expérience sur les caractéristiques dynamiques d'un capteur capacitif.

3. Expérience sur les caractéristiques de déplacement d'un capteur à effet Hall sous excitation CC.

4. Expérience sur les caractéristiques de déplacement d'un capteur à effet Hall sous excitation CA.

5. Expérience sur la mesure de la vitesse de Hall.

6. Expérience sur la mesure de la pression d'un capteur de pression piézorésistif au silicium diffus.

7. Application du pont complet CA - Expérience de mesure des vibrations ;

8. Application du pont complet CC - Expérience de balance électronique ;

9. Expérience de performance d'un transformateur différentiel ;

10. Effet de la fréquence d'excitation

11. Expérience de compensation de la tension résiduelle au point zéro d'un transformateur différentiel ;

12. Application d'un transformateur différentiel : expérience de mesure des vibrations ;

13. Expérience de performance d'une jauge de contrainte à feuille métallique sur un pont à un bras ;

14. Expérience de performance d'une jauge de contrainte à feuille métallique sur un demi-pont ;

15. Expérience de performance d'une jauge de contrainte à feuille métallique sur un pont complet ;

16. Expérience de comparaison des performances d'une jauge de contrainte à feuille métallique sur un bras simple, un demi-pont et un pont complet ;

17. Expérience d'influence de la température sur une jauge de contrainte à feuille métallique ;

18. Expérience de mesure des vibrations d'un capteur piézoélectrique ;

19. Mesure des tremblements de terre par principe magnétoélectrique ;

20. Expérience de mesure de la vitesse d'un capteur de vitesse magnétoélectrique ;

21. Expérience de caractérisation des caractéristiques de déplacement d'un capteur à courants de Foucault ;

22. Expérience sur l'influence du matériau mesuré sur les caractéristiques d'un capteur à courants de Foucault ;

23. Expérience sur l'influence de la surface du corps mesuré sur les caractéristiques d'un capteur à courants de Foucault ;

24. Expérience sur la mesure des vibrations par un capteur à courants de Foucault ;

25. Expérience sur la mesure de la vitesse par un capteur à courants de Foucault ;

26. Expérience sur les caractéristiques de déplacement d'un capteur à fibre optique ;

27. Expérience sur la mesure des vibrations par un capteur à fibre optique ;

28. Expérience sur la mesure de la vitesse par un capteur de vitesse photoélectrique ;

29. Autres solutions pour la mesure de la vitesse par un capteur photoélectrique ;

30. Expérience sur les caractéristiques de température d'un capteur de température intégré ;

31. Expérience sur les caractéristiques de température d'une résistance en platine ;

32. Expérience sur les caractéristiques de température d'une résistance en cuivre ;

33. Expérience sur la mesure de la température d'un thermocouple de type K ;

34. Expérience sur la mesure de la température d'un thermocouple de type E ;

35. Expérience sur la compensation de température de l'extrémité froide d'un thermocouple ;

36. Expérience sur l'acquisition de données de capteur.
