GLGDT Plateforme expérimentale complète des caractéristiques photoélectriques modernes

Ⅰ、Présentation

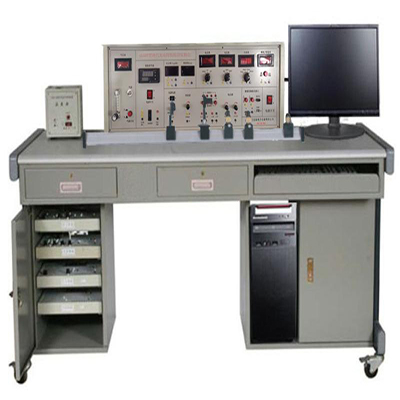

La plateforme expérimentale complète de caractéristiques photoélectriques modernes GLGDT est un système expérimental multifonctionnel intégrant la lumière, les machines et l'électricité. Ce système couvre un large éventail de domaines et permet de réaliser des expériences sur les principes, les caractéristiques et les paramètres de performance de divers dispositifs, tels que les sources de signaux et les détecteurs photoélectriques utilisés dans la communication optique, le contrôle de l'information et la détection photoélectrique. Il permet également de réaliser une série d'expériences photoélectriques telles que la transmission lumineuse, l'application de capteurs photoélectriques, l'analyse de l'intensité lumineuse et le comptage de franges de moiré. La plateforme expérimentale utilise un monochromateur entièrement automatique pour mesurer en continu les caractéristiques spectrales des dispositifs photoélectriques, et les résultats expérimentaux sont directement affichés sous forme graphique sur ordinateur. La méthode de caméra CCD permet le comptage et le micrométrage automatiques des franges de moiré. L'image de diffraction à fente unique est acquise et traitée par la méthode de caméra CCD pour afficher la distribution bidimensionnelle et tridimensionnelle de l'intensité lumineuse diffractée. Le système adopte une méthode de combinaison modulaire, et différentes spécialisations peuvent proposer différents menus. Le système fournit des circuits ouverts et des chemins optiques, ce qui permet aux étudiants de mieux comprendre et maîtriser les principes et d'utiliser correctement les dispositifs photoélectriques, afin qu'ils puissent apprendre à sélectionner raisonnablement des capteurs et à maîtriser les principes et les méthodes de détection par le biais d'expériences. Il est adapté à l'enseignement d'expériences en optoélectronique, en électronique, en métrologie et en tests, etc.

II. Capteurs et sources lumineuses

1. Photodiode : longueur d'onde : 880 nm, tension < 10 V, courant d'obscurité ≤ 0,2 µA

2. Phototransistor : longueur d'onde : 880 nm, tension ≤ 10 V, courant d'obscurité ≤ 0,3 µA

3. Photorésistance : photorésistance Cds, puissance nominale : 20 mW, résistance d'obscurité ≥ 5 MΩ

4. Photocellule au silicium : longueur d'onde : 700 nm, tension à vide : 300 mV

5. Diode laser : longueurs d'onde d'émission : 650 nm et 980 nm respectivement

6. Diode infrarouge : longueur d'onde maximale : 940 nm, tension 10 V

7. Diode électroluminescente : LED rouge et LED blanche

8. Luxmètre 1-1999Lx

9. Mesureur de puissance optique 1-1999 mW

10. Objectif CCD couleur 3,5-8 mm 1:1,4 1/3″

11. Capteur de franges de moiré à réseau, réseau de transmission 50 L/mm

12. Diode à avalanche, tension 200 V, longueur d'onde de réponse 880 nm

13. Zone de sensibilité spectrale du tube photomultiplicateur 300 à 700 nm

14. Lampe au brome tungstène, tension 12 V, émission de lumière blanche, large plage de longueurs d'onde

15. Lampe à mercure basse pression, longueur d'onde maximale 546,07 nm

III. Modules expérimentaux

1. Module photoélectrique (I)

2. Module photoélectrique (II)

3. Module photoélectrique (commutateur optique)

4. Module photoélectrique (modulation optique)

5. Module luxmètre

6. Module haute tension pour tube photomultiplicateur

7. Module de mesure de la puissance en lumière visible

8. Module expérimental de mesure de la vitesse d'un capteur photoélectrique

9. Circuit amplificateur à gain auto-sélectionné

IV. Projets expérimentaux

1. Expérience de modulation et de démodulation optiques

2. Expérience d'un commutateur photoélectrique à transmission

3. Expérience des caractéristiques d'un détecteur photoélectrique = Expérience

4. Expérience de connaissances de base en photoélectrique

5. Expérience d'un commutateur photoélectrique à réflexion infrarouge

6. Expérience d'étalonnage d'un monochromateur

7. Mesure de la vitesse d'un capteur de vitesse photoélectrique

8. Expérience d'un capteur infrarouge pyroélectrique

9. Expérience des caractéristiques spectrales des LED et des diodes électroluminescentes (LED)

10. Expérience de distribution spatiale de l'intensité lumineuse des LED et des diodes électroluminescentes (LED) et de mesure de l'angle à mi-hauteur

11. Expérience des caractéristiques voltampères (V/I) et de conversion électro-optique (P/I) des LED et des diodes électroluminescentes (LED)

12. Expérience de test des caractéristiques de la photodiode à avalanche APD (tension inverse, courant d'obscurité, caractéristiques de multiplication)

13. Caractéristiques du tube photomultiplicateur PMT Expérience de test (courant d'obscurité, caractéristiques volt-ampères de la cathode et de l'anode)

14. Expérience de test de la réponse spectrale d'un photodétecteur et du courant d'obscurité

15. Expérience des caractéristiques d'un photodétecteur (photodiode, phototransistor, photorésistance, photocellule)

16. Mesure de la vitesse d'un capteur de vitesse photoélectrique

17. Expérience d'un interrupteur photoélectrique à réflexion infrarouge

18. Expérience de la source lumineuse, de sa modulation et de sa démodulation

19. Expérience d'un capteur infrarouge pyroélectrique

20. Expérience d'un interrupteur photoélectrique à transmission

21. Expérience de comptage de franges de moiré et d'un micromètre

22. Expérience d'analyse de l'intensité lumineuse par diffraction à fente unique

23. Expérience des caractéristiques spectrales des LED et des diodes électroluminescentes (DL)

24. Expérience de distribution spatiale de l'intensité lumineuse des LED et des diodes électroluminescentes (DL) et de mesure de l'angle à mi-hauteur

25. Expérience des caractéristiques volt-ampères (V/I) des LED et des diodes électroluminescentes (DL), des caractéristiques de la conversion électro-optique (P/I)

26. Caractéristiques de la photodiode à avalanche APD (tension inverse, courant d'obscurité, multiplication) caractéristiques) expérience de test

27. Expérience de test des caractéristiques du tube photomultiplicateur (courant d'obscurité, caractéristiques volt-ampères de la cathode et de l'anode)

28. Expérience de test de la sensibilité spectrale du photodétecteur et du courant d'obscurité
