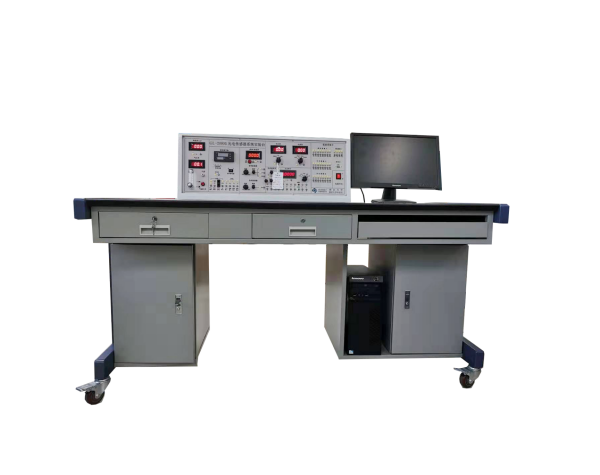

GL2000G Plateforme de formation aux capteurs optoélectroniques

Ⅰ、Présentation

La plateforme de formation aux capteurs optoélectroniques GL-2000G est conçue et produite spécifiquement pour les cours expérimentaux dans des domaines tels que l'optoélectronique et l'information optoélectronique. À partir de l'analyse des sources lumineuses, des expériences et des recherches ont été menées sur les caractéristiques de transmission, de réception et de conversion photoélectrique de la lumière, ainsi que sur divers capteurs photoélectriques et systèmes de test optoélectroniques modernes. C'est un outil puissant pour les expériences de détection photoélectrique modernes.

La plateforme expérimentale se compose de cinq éléments principaux : le panneau de commande principal, les capteurs, les gabarits expérimentaux de capteurs, les sources lumineuses (sources lumineuses classiques, sources laser LD à semi-conducteurs, tubes électroluminescents à LED) et la plateforme expérimentale. Ce dispositif expérimental permet de réaliser plus de vingt expériences et de construire de nouvelles expériences. Afin d'optimiser l'efficacité expérimentale, le module expérimental est équipé de points de test et d'observation de signaux typiques.

Ⅱ、Caractéristiques du produit

1. Sa structure modulaire permet de sélectionner différents modules selon les besoins. Avec le développement de l'optoélectronique, le nombre de modules ne cesse d'augmenter. Un module correspond à un capteur.

2. Le pupitre de commande principal de cette plateforme de formation aux capteurs photoélectriques est équipé d'une alimentation CC et de plusieurs têtes d'affichage, notamment pour l'affichage de la puissance lumineuse et de l'éclairement. Il est équipé de régulateurs de tension CC stables de ± 15 V, ± 5 V et réglables de 0 à 5 et 0 à 12 V. Le panneau de commande principal est équipé de cinq indicateurs pour la tension, le courant (microampères), la puissance optique, l'éclairage et la vitesse, et est équipé de prises CA 220 V à deux et trois trous.

3. Indicateurs de performance des capteurs et composants photosensibles

1) Photodiode infrarouge : longueur de crête 8 600-9 000 A°, tension de fonctionnement ≤ 10 V, courant d’obscurité ≤ 0,2 μA

2) Diode émettrice infrarouge : diamètre extérieur Φ 5 mm, longueur de crête 8 600-9 000 A°, tension de fonctionnement 10 V.

3) Transistor photosensible infrarouge : longueur de crête 8 600-9 000 A°, tension de fonctionnement ≤ 10 V, courant d’obscurité ≤ 0,3 μA

4) Capteur photorésistant, photorésistance au sulfure de cadmium CdS, diamètre extérieur Φ 5,0 mm, puissance nominale 20 mW, résistance d’obscurité ≥ 25 MΩ

5) Cellule photovoltaïque au silicium : longueur d’onde de crête 0,8-0,95 μm, tension à vide 450-600 mV

6) Capteur de position photoélectrique PSD : utilisant une photodiode composite avec une portée de ± 2 mm et une résolution de 0,01 mm

7) Laser à semi-conducteur : longueur d’onde 635 mm, puissance 3-5 mW

8) Sonde infrarouge pyroélectrique : portée de détection de 1 à 5 mètres, longueur d’onde de 10 à 20 nm

9) Fibre optique : transmet le visible Lumière

10) Capteur de pression à fibre optique : plage de mesure de pression de 4 à 20 kPa

11) Capteur de déplacement à fibre optique : faisceau de fibres en Y, plage de mesure de 1 mm, linéarité ± 5 %

12) Capteur de température à fibre optique : plage de mesure de la température ambiante à 150 °C. Précision de la source de température : ± 1 °C

13) Capteur de vitesse photoélectrique : 2 400 tr/min, réglable

14) Miroir passe-bande : six longueurs d’onde : 400 mm, 470 mm, 530 mm, 560 mm, 600 mm, 660 mm

15) Prisme de dispersion

III、Gabarit d’expérience pour capteurs

1. Gabarit d’expérience pour composants photosensibles.

2. Gabarit d’expérience pour capteurs infrarouges thermoélectriques.

3. Gabarit d’expérience pour capteurs de position PSD.

4. Gabarit expérimental pour la modulation et la démodulation acousto-optiques

5. Gabarit expérimental pour capteur de déplacement à fibre optique

6. Gabarit expérimental pour capteurs de température et de pression à fibre optique

7. Gabarit expérimental pour illuminomètre

8. Gabarit expérimental pour wattmètre optique

9. Gabarit expérimental pour commutateur optique

10. Gabarit expérimental pour vitesse de rotation optoélectronique

IV、Plateforme expérimentale

Dimensions : 1 600 mm x 800 mm x 750 mm, pouvant accueillir la console principale, le module expérimental, l'ordinateur hôte, l'écran, les capteurs, etc.

Ⅴ、Programme de formation

Formation 1 : Expérience de monochromaticité d'un laser

Formation 2 : Expérience de dispersion de la lumière

Formation pratique 3 : Expérience d'éclairage

Formation 4 : Expérience de puissance optique

Formation 5 : Expérience sur le courant d'obscurité et le courant de brillance des dispositifs photosensibles

Formation 6 : Expérience sur la résistance à l'obscurité et la résistance à la brillance des Photorésistances

Formation 7 : Expérience sur les caractéristiques tension-courant des photorésistances

Formation pratique 8 : Expérience sur les caractéristiques lumineuses des photorésistances

Formation 9 : Étude expérimentale des caractéristiques spectrales des photorésistances

Formation 10 : Expérience sur les caractéristiques spectrales des photodiodes

Formation 11 : Expérience sur les caractéristiques d'éclairement des photodiodes

Formation 12 : Expérience sur les caractéristiques spectrales des phototransistors

Formation 13 : Expérience sur les caractéristiques d'éclairement des phototransistors

Formation pratique 14 : Expérience sur les caractéristiques tension-courant des phototransistors

Formation pratique 15 : Expérience sur les interrupteurs optoélectroniques

Formation pratique 16 : Expérience sur les caractéristiques spectrales des cellules photovoltaïques

Formation pratique 17 : Expérience sur les caractéristiques lumineuses des cellules photovoltaïques

Formation 18 : Expérience sur l'interrupteur réflecteur infrarouge

Formation pratique 19 : Expérience d'application du détecteur pyroélectrique infrarouge

Formation 20 : Expérience sur le principe du capteur pyroélectrique infrarouge

Formation 21 : Expérience de modulation et de démodulation de lumière pulsée

Formation 22 : Expérience de modulation et de démodulation du son et de la lumière

Formation 23 : Mesure expérimentale de la vitesse d'un capteur optoélectronique

Formation 24 : Expérience sur le capteur de pression à fibre optique

Formation 25 : Expérience sur le capteur de température à fibre optique

Formation 26 : Expérience sur le capteur de déplacement à fibre optique

Formation 27 : Expérience sur le capteur PSD
