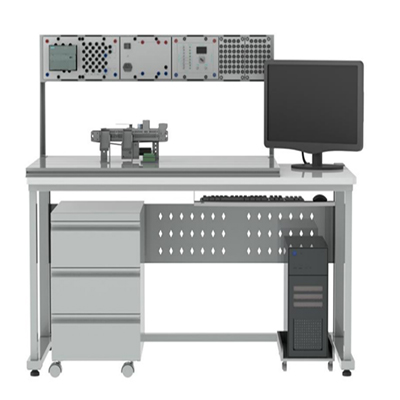

GLCG-RD banc d'essai d'application et de détection de capteurs industriels

Ⅰ、Présentation générale

Le banc d'essai d'application et de détection de capteurs industriels GLCG-RD est un équipement pédagogique expérimental de pointe. L'apprentissage des capteurs industriels s'effectue à l'aide d'un modèle et de capteurs industriels conçus par nos soins. Les points de détection des signaux de l'équipement sont entièrement générés par le fonctionnement réel de l'objet de contrôle industriel. Les étudiants peuvent installer et déboguer le circuit du capteur sur un site de débogage industriel similaire, ce qui leur permet d'acquérir une compréhension approfondie de l'utilisation et de la détection de différents capteurs en milieu industriel. Cet équipement pédagogique innovant permet de former les étudiants à la sélection d'applications, à l'analyse des pannes et au diagnostic des capteurs industriels.

1. Le corps de la table est en fer pulvérisé mat à double couche, et le plateau est en panneau haute densité ignifuge, imperméable et résistant à l'usure.

2. Une plaque d'aluminium de 900 x 720 mm est placée sur le plateau pour accueillir les objets et modules de formation fixes pour capteurs, un design élégant et généreux.

3. La partie supérieure de la table de formation sert de zone de rangement pour les boîtes de formation. Le boîtier de formation est encliquetable, ce qui facilite son remplacement et son déplacement. Les modules peuvent être ajoutés ou supprimés selon les besoins du client.

4. Une armoire mobile verrouillée se trouve sous la table de formation pour le rangement des outils et du matériel.

5. Les capteurs et les modèles expérimentaux configurés sont proches de l'industrie et répondent aux exigences de formation du concours de mécatronique du World Skills Competition.

6. Les capteurs sont des capteurs neufs de fabricants renommés. Tout en garantissant la qualité, la technologie ne sera pas en reste dans quelques années.

7. Configuration du boîtier d'alimentation CC, sortie 24 V/4,5 A ; protection contre les courts-circuits, protection contre les surcharges ; conception encliquetable, démontage et remplacement rapides.

8. Configuration de l'automate Siemens série 1200, CPU1215C, entrées/sorties CC/CC intégrées : 14 entrées DI CC 24 V ; 10 sorties transistor DQ 24 V CC ; 2 entrées analogiques AI 0-10 V CC ; Sortie analogique 2AQ 0-20 mA CC ; alimentation : 20,4-28,8 V CC, espace de stockage de données programmable : 125 Ko ; 1 câble Ethernet industriel Siemens, longueur ≥ 4 m ;

9. Configuration du boîtier de simulation API : comprenant une entrée et une sortie de commutation 8 voies, une entrée et une sortie analogiques 2 voies, et configuration de l’écran LCD pour afficher la taille de l’entrée et de la sortie analogiques ;

10. Configuration du logiciel de programmation Siemens TIA Portal V16.

II、Configuration de ce banc d'essai d'application et de détection de capteurs industriels

1. Capteur inductif : composé d’un support de capteur, d’un capteur et d’une interface ; distance de détection : 4 mm ± 10 % ; objet détecté : métal magnétique ; fréquence de réponse ≥ 500 Hz ;

2. Capteur capacitif : composé d’un support de capteur, d’un capteur et d’une interface ; distance de détection : 1-16 mm ; objet détecté : conducteur neutre ;

3. Capteur photoélectrique : équipé d’un capteur à réflexion miroir, d’un capteur photoélectrique opposé et d’un capteur photoélectrique diffus, fixé sur une base à démontage rapide, peut être connecté à une carte expérimentale en alliage d’aluminium et à un câble avec fiche de sécurité. Tension de fonctionnement : 10 - 30 V CC ; type de lumière : lumière rouge ; fonction de démarrage : contact normalement ouvert (PNP) ;

4. Capteur à fibre optique : structure : composé d’un support de capteur, d’une sonde à fibre optique, d’un amplificateur à fibre optique et d’une interface. Sortie : commutable par câblage ou par interrupteur pour activer (ON lorsque la lumière est allumée) ou (ON lorsque la lumière est éteinte) ; protection contre les courts-circuits ; temps de réponse : minimum 200 µs, maximum 5 000 µs, quatre niveaux de temps de réponse réglables ; fonction de réglage fin de la sensibilité ;

5. Capteur de marquage de couleur : composé d’un support de capteur, d’une sonde, d’un amplificateur et d’une interface. Distance de détection : 10 ± 3 mm ; Sortie 1 (OUT) : 1. Protection contre les courts-circuits : équipée (réinitialisation automatique) ; ② Fonctionnement de la sortie : En mode couleur : ON lorsque la lumière est allumée/ON lorsqu’elle est éteinte (réglage automatique pendant l’apprentissage), en mode couleur : ON lorsque la lumière est cohérente/ON lorsque la lumière est incohérente (réglage pendant l’apprentissage) ; Sortie 2 (inversion OUT) : ① Protection contre les courts-circuits : équipée (réinitialisation automatique) ; ② Fonctionnement de la sortie : Inversion de la sortie 1 ; Temps de réponse : ≤ 45 µs en mode couleur, ≤ 150 µs en mode couleur ; Équipé d’un affichage numérique LED rouge à 4 chiffres ; Méthode de réglage de la sensibilité : En mode couleur : apprentissage en 2 points/apprentissage entièrement automatique ; en mode couleur : apprentissage en 1 point ; Équipé d’une fonction de réglage fin de la sensibilité ;

6. Capteur magnétorésistif : Le capteur de proximité magnétorésistif est fixé sur une base rapidement amovible pour une utilisation sur des cartes expérimentales en alliage d’aluminium. Tension de fonctionnement : 10 - 30 V CC ; Fonction de démarrage : Contact normalement ouvert (PNP) ; Courant de sortie : 200 mA ; Évitez les courts-circuits, les surcharges et les inversions de polarité.

7. Module de capteur de tri de matériaux

Fonctionnement : Grâce à l'acquisition de signaux de capteurs multiples et à la programmation de l'automate programmable, le moteur réducteur à courant continu et le module de blocage sont contrôlés pour réaliser le tri des matériaux par couleur et par matériau ; l'alimentation est contrôlée par la sortie et la rétraction du vérin.

Composition structurelle : module électrique de tri de matériaux, moteur réducteur à courant continu, capteur à fibre optique, capteur photoélectrique, matériaux expérimentaux, silo, grande plaque d'aluminium, poignée, profilé en aluminium, bande transporteuse, structure de tension, vérin double effet, électrovanne, détecteur de proximité et autres données techniques.

III、Contenu expérimental :

1. Expérience avec un capteur inductif

2. Expérience avec un capteur capacitif

3. Expérience avec un capteur photoélectrique

4. Expérience avec un capteur à fibre optique

5. Expérience avec un capteur de marquage de couleur

6. Expérience avec un capteur magnétorésistif

7. Connexion de circuits électriques

8. Expérience de contrôle d'une bande transporteuse

9. Expérience de contrôle de l'alimentation

10. Expérience de contrôle du tri des matériaux

11. Expérience de contrôle complet de l'alimentation et du tri
