GLPLC-2B Plateforme de formation PLC

Ⅰ、Configuration de base

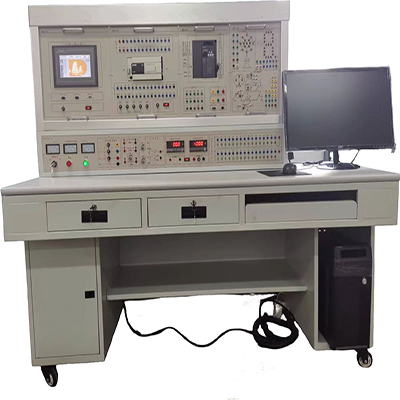

Cette Plateforme de formation PLC comprend un ordinateur hôte, une table de formation, un module de formation hôte et un module de formation (comprenant de nombreux objets de simulation d'équipements industriels). Elle permet aux étudiants de s'exercer aux instructions API de base et de comprendre en profondeur leur fonctionnement. Elle permet de simuler de multiples scénarios d'application pratique, tels que la commande de feux de circulation, la commande d'ascenseurs à trois étages, etc., afin d'aider les étudiants à combiner connaissances théoriques et opérations pratiques.

1. Unité de contrôle d'alimentation CA

Fournit un ensemble d'alimentations triphasées 4 fils 380 V et monophasées 220 V, contrôlées par un interrupteur marche/arrêt, et équipées de fusibles, d'une protection contre les fuites, etc. Elle dispose également d'une alarme de fuite et d'une réinitialisation d'alarme, ainsi que d'un affichage de la tension CA.

2. Alimentation CC, voltmètre/ampèremètre CC, sortie logique et affichage, etc.

Tension CC : sortie réglable 0-10 V ; Courant CC : sortie réglable 4-20 mA ; voltmètre/ampèremètre numérique CC ; Voltmètre, plage de mesure 0-200 V, précision 0,5 niveau ; ampèremètre, plage de mesure 0-200 mA, précision 0,5 niveau ; équipé d'une sortie logique (par à-coups, autobloquante), d'un indicateur de niveau logique, d'un tube numérique à LED, d'un indicateur de direction, d'un boîtier musical, d'un relais 24 V CC et d'une prise de conversion de signal.

3. Composants de formation hôte

Configuré avec Siemens S7-1214, module d'extension de sortie SM 1223 DI8×24VDC/DQ 8×RLY, module d'entrée/sortie analogique SM1234, commutateur Ethernet, carte de signal, guide d'expérimentation, programme d'expérimentation et câble de programmation de communication.

4. Composant de formation 1 sur le contrôle analogique de type PLC-03

Configuration du module de formation sur la lampe à eau, du convoyeur à bande de type port, etc. Tous les interrupteurs et voyants lumineux permettent de simuler différents états, et le panneau est directement imprimé avec les schémas du projet expérimental et les diagrammes de simulation.

5. Module de formation au contrôle par simulation de type PLC-04 (2)

Configuration du module de formation aux grues portuaires et aux feux de circulation pour carrefours. Tous utilisent des interrupteurs et des voyants lumineux pour simuler différents états. Le panneau est imprimé directement avec les schémas du projet expérimental et les diagrammes de simulation.

6. Module de formation au contrôle par simulation de type PLC-05 (3)

Configuration de modules tels que des ascenseurs à trois étages. Tous utilisent des interrupteurs et des voyants lumineux pour simuler différents états. Le panneau est imprimé directement avec les schémas du projet expérimental et les diagrammes de simulation.

7. Module de formation au contrôle par simulation de type PLC-06 (4)

Configuration du centre d'usinage, des modules d'entrées et de sorties numériques et de Tianta Light. Le panneau est imprimé avec les schémas du projet expérimental et les diagrammes de simulation.

8. Module de formation à écran tactile de type PLC-11

Écran tactile couleur de 7 pouces (TPS7062KX), équipé d'un câble de programmation de téléchargement de communication, d'un câble de communication écran tactile et API, d'un logiciel de configuration de développement ; contacteur CA ; relais intermédiaire ; contact auxiliaire ; relais thermique ; bouton (forte puissance) ; arrêt d'urgence ; interrupteur de déplacement ; Relais temporisé.

9. Rail de guidage moteur PLC-20, système de mesure de vitesse par codeur optique et tachymètre/système de freinage numérique

Comprend un moteur asynchrone triphasé à cage d'écureuil : 380 V/△, vitesse inférieure à 1 500 tr/min, puissance inférieure à 100 W, système de mesure de vitesse par codeur optique (équipé d'un codeur photoélectrique Omron 1024), tachymètre numérique et rail de guidage en acier inoxydable pour la fixation du moteur. Ce rail présente une bonne planéité, garantissant une concentricité maximale de ± 5 fils entre le moteur et le codeur. Il est également silencieux en fonctionnement. Il dispose d'un signal de retour de tension et d'une sortie de signal de codage photoélectrique, comprenant deux canaux A et B.

10. Module de commande électrique

11. Ligne de connexion expérimentale

Deux lignes de connexion expérimentales sont installées pour répondre aux caractéristiques des différents projets expérimentaux. La partie courant fort adopte une ligne de connexion de type pistolet à structure gainée hautement fiable (sans risque de choc électrique). Le fil de cuivre sans oxygène est étiré en un fil multibrin ultra-fin pour une souplesse extrême. Il est recouvert d'une couche isolante en nitrile polychlorure de vinyle (PVC), qui présente les avantages suivants : souplesse, résistance à la pression élevée, haute résistance, résistance au durcissement et bonne ténacité. La fiche est constituée d'une pièce en cuivre massif avec éclats en cuivre léger au béryllium, pour un contact sûr et fiable ; la partie courant faible adopte une ligne de connexion élastique à structure exposée en cuivre léger au béryllium. Les deux fils ne peuvent être connectés qu'à la prise du trou intérieur correspondant et ne peuvent être mélangés, ce qui améliore considérablement la sécurité et la rationalité de l'expérience.

12. Logiciel de configuration

Fourni avec les logiciels TIA Portal, MCGS, expérimentaux, etc.

13. Ordinateur

Processeur i5/8 Go DDR4/240 Go SSD, équipé d'un système d'exploitation d'origine et du logiciel TIA Portal.

14. Protection de sécurité

1) La sortie d'alimentation CA triphasée est équipée d'une double protection contre les surintensités et les courts-circuits, assurée par des circuits électroniques et des fusibles. Lorsque le courant de sortie est supérieur à 3 A, l'alimentation peut être coupée et une alarme se déclenche.

2) La table d'expérimentation utilise trois types de fils d'expérimentation, qui ne peuvent pas être branchés ensemble. Le courant fort utilise des fils d'expérimentation de sécurité entièrement gainés de plastique, le courant faible utilise des fils d'expérimentation nus métalliques (le diamètre réel du noyau en cuivre est supérieur à celui du fil d'expérimentation fort), et le trou d'observation utilise des fils d'expérimentation de calibre 2# pour éviter que les étudiants ne connectent par erreur un courant fort à des points faibles.

3) Les alimentations CA et CC de cette Plateforme de formation PLC  sont équipées d'une protection contre les surintensités.

II、Projets expérimentaux terminés

(Ⅰ) Contenu de base

1. Exercices complets de programmation d'instructions de base pour automates programmables (API)

2. Module de formation sur la lumière fluide

3. Module de formation sur les bandes transporteuses

4. Module de formation sur les grues

5. Module de formation sur les feux de circulation pour carrefours

6. Ascenseur à trois étages et autres modules

7. Centre d'usinage

8. Entrées et sorties numériques

9. Module de formation sur les tours lumineuses

(II) Expérience d'application

1. Commande d'approche lente et autobloquante d'un moteur asynchrone triphasé

2. Commande de verrouillage avant et arrière d'un moteur asynchrone triphasé

3. Moteur asynchrone triphasé avec commande avant et arrière temporisée

4. Moteur asynchrone triphasé avec commande automatique de fin de course

5. Commande de démarrage à commutation Y/△ d'un moteur asynchrone triphasé

6. Commande de démarrage à commutation Y/△ d'un moteur asynchrone triphasé basée sur un API

(III) Expérience sur modèle physique

1. Commande de moteur pas à pas

2. Commande de vitesse de moteur à courant continu

3. Régulation PID de température

(IV) Formation complète aux compétences applicatives sur API et écran tactile

1. Multivitesses basée sur une commande numérique API

2. Régulation de vitesse à fréquence variable en boucle ouverte basée sur une commande analogique API

3. Exercices de programmation d'instructions de base basés sur une commande par écran tactile

4. Commande de LED basée sur une commande par écran tactile

5. Régulation PID de température basée sur une commande par écran tactile

6. API et commande de communication par écran tactile

Version PC synchrone :
