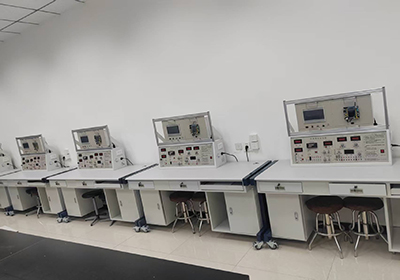

GL-ZDGJ plate-forme de test de capteurs

La plateforme de test de capteurs GL-ZDGJ est principalement utilisée pour les expériences de détection et la reconnaissance de capteurs courants. Elle comprend deux parties : un système d'expérimentation de détection de capteurs et un système d'application de capteurs.

Ⅰ、Système d'expérimentation de détection de capteurs

Le système d'expérimentation de détection de capteurs utilise un automate programmable industriel (API) ou une unité de contrôle embarquée comme unité centrale de contrôle principale, et chaque capteur et son équipement expérimental associé comme unité de test et d'exécution. Il constitue un banc d'essai de capteurs complet et intégré grâce à un module de traitement intermédiaire et un système d'interaction homme-machine. Des ressources logicielles auxiliaires d'enseignement des capteurs sont également nécessaires pour faciliter l'enseignement. Le système d'expérimentation de détection de capteurs comprend une console principale, une source de vibration, une source de température, une source de rotation, une source hydraulique, un capteur et les gabarits expérimentaux correspondants, une carte d'acquisition de données et un logiciel de traitement, une table expérimentale et un logiciel auxiliaire d'enseignement, etc., permettant de réaliser les expériences de principe et de performance des capteurs de contrainte, de température, de pression, de transformateurs différentiels et autres capteurs.

Ⅱ、Système d'application de capteurs

Il permet de réaliser des expériences d'application de capteurs de pression, de débit et de position de système hydraulique (règle à réseau, détecteur de proximité capacitif, détecteur de proximité inductif, détecteur photoélectrique, capteur d'inclinaison, etc.).

Ⅲ、Paramètres techniques

1. Alimentation : 220 V CA ± 10 % 50 Hz

2. Capacité de l'appareil : < 500 VA

3. Dimensions : Le banc d'essai de capteurs mesure 1 400 mm x 700 mm x 1 200 mm

4. Protection : Protection contre les fuites et conforme aux normes en vigueur

Ⅳ、Console principale

1. Banc d'essai

Le banc d'essai est doté d'une structure en acier pulvérisé mat double couche ; le plateau est en panneau haute densité ignifuge, imperméable et résistant à l'usure ; un tiroir verrouillable permet de ranger les fils et le matériel expérimentaux, et une armoire de rangement est prévue en dessous pour les modules et les capteurs expérimentaux. Le bureau d'ordinateur est conçu avec une structure articulée et équipé d'un boîtier de rangement, d'un tiroir pour clavier, etc. Quatre roulettes universelles sont installées en bas pour faciliter le déplacement et l'agencement des équipements.

2. Console principale

Elle est dotée d'une structure en acier double couche mate et d'un panneau de commande en aluminium. Les symboles textuels sont traités par pulvérisation couleur moderne, et le logo du panneau est clair et durable.

3. Alimentation : entrée monophasée à trois fils, sortie par protection contre les fuites, et équipée d'un indicateur de tension et d'un dispositif de protection contre les surintensités.

4. Alimentation CC régulée stable de ±15 V, +5 V, ±2~±10 V réglable, 2~24 V réglable, avec protection contre les courts-circuits.

5. Fréquencemètre/tachymètre : plage de mesure de fréquence de 1 à 9999 Hz, plage de mesure de vitesse de 1 à 9999 tr/min.

6. Minuterie : 0 à 9999 s, précision de 0,1 s.

7. Source de chauffage : 0 à 220 V CA, < 150 °C (réglable).

8. Source de rotation : 0 à 2 400 tr/min (réglable).

9. Source de vibration : fréquence de vibration : 1 Hz à 30 Hz (réglable).

Ⅴ、Système d’acquisition de données

1. 8 entrées analogiques : 6 entrées de tension asymétriques ou 3 entrées différentielles, 2 entrées de courant

2. Résolution du convertisseur analogique-numérique (CAN) : 12 bits

3. Fréquence d’échantillonnage maximale : 100 kHz (tous canaux confondus).

4. Méthodes d'échantillonnage multiples : échantillonnage temporisé, échantillonnage à longueur fixe, échantillonnage par étape, échantillonnage en temps réel

5. Filtrage passe-bas en entrée, protection contre les surtensions

6. 16 entrées et sorties numériques (à commutation) : 8 entrées, 8 sorties

7. Formes d'onde : sinusoïdale, carrée, triangulaire, en dents de scie (forme d'onde arbitraire)

8. Fréquence d'onde réglable : 0-10 000 Hz

9. Protocole de communication 485 pris en charge

10. Protocole de communication Modbus pris en charge

VI、Le banc d'essai permet de réaliser les projets expérimentaux suivants :

1. Principe et expérience de performance du capteur

(1) Expérience de performance d'un pont à un bras avec jauge de contrainte à feuille métallique

(2) Expérience de performance d'un demi-pont avec jauge de contrainte à feuille métallique

(3) Expérience de performance d'un pont complet avec jauge de contrainte à feuille métallique

(4) Application du pont complet CC : expérience sur balance électronique

(5) Application du pont complet CA : expérience de mesure des vibrations

(6) Expérience de mesure de pression sur silicium diffusé Capteur de pression piézorésistif

(7) Expérience de caractérisation thermique d'une résistance en platine

(8) Expérience de caractérisation thermique d'une résistance en cuivre

(9) Expérience de mesure de la température d'un thermocouple de type K

(10) Expérience de mesure de la température d'un thermocouple de type E

(11) Expérience de performance d'un transformateur différentiel

(12) Expérience de régulation de la température

(13) Expérience de régulation de la vitesse

(14) Expérience de comparaison des performances d'une jauge de contrainte à feuille métallique à un bras, en demi-pont et en pont complet

(15) Expérience d'influence de la température d'une jauge de contrainte à feuille métallique

(16) Expérience d'un système d'acquisition de données (exemple statique)

(17) Expérience d'un système d'acquisition de données (exemple dynamique)

2. Expérience de détection de pression et de débit

(1) Expérience de détection de pression hydraulique

(2) Expérience de détection de débit hydraulique

3. Expérience de détection de déplacement

(1) Expérience de détection d'un détecteur de proximité (inductance, capacité, photoélectrique)

(2) Expérience de détection d'un détecteur de déplacement

(3) Expérience de détection d'un capteur de déplacement à fibre optique

(4) Expérience de détection de déplacement à effet Hall

(5) Expérience de détection d'un capteur d'inclinaison

(6) Expérience de détection d'un codeur photoélectrique

(7) Expérience de détection d'un déplacement linéaire

(8) Expérience de détection d'un déplacement angulaire
