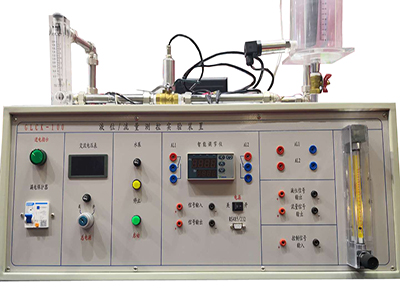

GLCK-100 Équipement expérimental de mesure et de contrôle du niveau et du débit de liquide

I、Présentation de l'équipement

Cet équipement expérimental de mesure et de contrôle de niveau/débit de liquide se distingue par sa petite taille, sa compacité, son esthétique et sa sécurité. Il peut être utilisé comme système de régulation de niveau de liquide à régulation PID en boucle fermée ou comme système de régulation de débit à régulation PID pour le débit et le niveau de liquide (volume simple) (volume double), et communique avec l'ordinateur hôte via le port de communication du régulateur intelligent. Les paramètres de régulation peuvent être définis dans l'instrument de contrôle intelligent et l'ordinateur hôte. Le logiciel de configuration de l'ordinateur hôte utilise le logiciel de contrôle industriel MCGS pour la détection, le contrôle, la modification des paramètres, le stockage et l'analyse des données, ainsi que l'affichage et l'impression en ligne des courbes en temps réel et de l'historique des courbes. Cet équipement dispose de multiples protections de sécurité et fournit des signaux conformes à la norme CEI et les points de test correspondants pour un accès par micro-ordinateur monopuce afin de programmer les expériences.

Cet équipement expérimental de mesure et de contrôle de niveau/débit de liquide utilise des capteurs de qualité industrielle et des sorties de signaux conformes à la norme CEI. Il est adapté à la mesure et au contrôle, à l'automatisation, à l'informatique, au contrôle électromécanique, à l'ingénierie de l'information, à la mécatronique et à d'autres domaines. Cet équipement est placé sur la table d'expérimentation et permet de réaliser des expériences de manière autonome ou de se connecter à l'ordinateur hôte.

II、Configuration de base

1. Micro-débitmètre à turbine 1

2. Capteur de pression de niveau de liquide 2

3. Régulateur industriel intelligent 1

4. Convertisseur RS485/RS232 1

5. Module de contrôle de la pompe à eau 1

6. Micro-réservoir d'eau expérimental en plexiglas 1

7. Réservoir d'eau en acier inoxydable de taille moyenne 1

8. Vanne manuelle 5

9. Micro-pompe à eau 1

10. Contrôleur 1

11. Compteur OLED 5 en 1 1

12. Filigrane 1

13. Logiciel d'expérimentation sur CD 1 jeu

III、Indicateurs techniques

1. Alimentation : 220 V CA ± 10 % 50 HZ ± 5 % 1 A avec mise à la terre.

Tous les tuyaux sont en acier inoxydable, avec un film d'isolation thermique interne de 1,5 cm. Tous les raccords de tuyauterie sont en acier inoxydable nickelé. Ils sont garantis antirouille et indéformables pendant 20 ans.

2. Les signaux d'entrée et de sortie de l'instrument sont conformes aux normes CEI.

3. Transmetteur de niveau de liquide. Plage : 0-30 cm (paramètre de l'instrument intelligent DIH = 30).

Signal de sortie : 4-20 mA CC, 24 V CC, deux fils. Précision : 0,5 niveau.

4. Débitmètre à turbine. Plage : 0-300 l/min (paramètre de l'instrument intelligent DIH = 300). Signal de sortie : sortie impulsionnelle. Précision : 1 niveau.

5. Transmetteur de fréquence/courant. Signal de sortie : 4-20 mA CC.

6. Régulateur industriel à intelligence artificielle. Précision : 0,5 niveau.

7. Dimensions :

Dimensions du boîtier de commande expérimental : 500 mm (longueur) × 400 mm (largeur) × 1 200 mm (hauteur).

8. Poids : environ 15 kg.

IV、Contenu expérimental

1. Compréhension et utilisation des transmetteurs de pression.

2. Caractéristiques d'un réservoir d'eau à volume unique. Expérience

3. Expérience sur un système de régulation en boucle fermée de niveau de liquide à volume unique

4. Expérience sur un système de régulation en boucle fermée de réservoir d'eau à double volume

5. Expérience de compréhension du principe de fonctionnement d'un transmetteur de débit à turbine

6. Expérience de contrôle intelligent PID de niveau de liquide

7. Expérience de contrôle de configuration par ordinateur hôte PID de niveau de liquide

8. Expérience de contrôle intelligent PID de débit

9. Expérience de contrôle de configuration par ordinateur hôte PID de débit

10. Utilisation du logiciel de configuration MCGS et du matériel expérimental pour réaliser une expérience de formation à la programmation en ingénierie de configuration
